CBR600RRくん(^^)

CBR600RRでごじゃる(‘ω’)ノ

※６００（ロク）ダブルアール（ダボ）「ロクダボ」

　ってやつですか(*´з`)　

　意味違っててたかな(*_*;

今時の若者の言い方ついていけない小生は

　１９６２年製造の５８年者なんでNe‼

　





LEDヘッドライト球・シフトポジションインジケータ

・リヤブレーキパッド・オイルフィルタ

・ノーマルステップSETをご指定されたので

交換でごじゃるよ(^-^)





オイル交換泡まで汚いのですが・・・

もっと早めに交換するでごじゃるよ😔

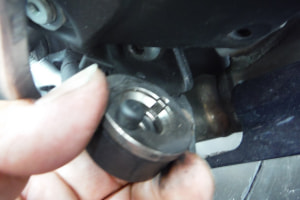

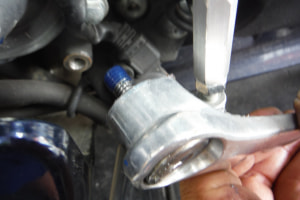

カートリッジ式のオイルフィルタですが

緩まないので工具に延長を付けてやっとこさ

回ったでごじゃる😒







フィルタの締め付けは手で回して「うんっ！」

程度で十分でごじゃるよ😉

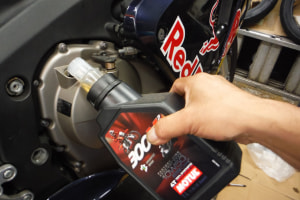

モチュール３００Vをお試しいただくことに

なったでごじゃる(^-^)





二輪車のキャリパピストンはほとんどの車両で

むき出しなのでブレーキダスト等で汚れるので

ごじゃる(T_T)

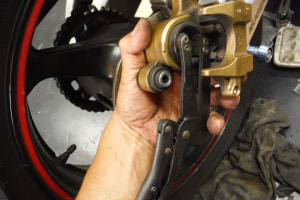

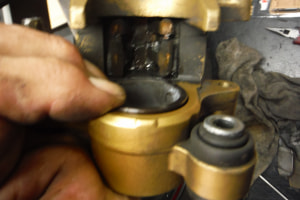

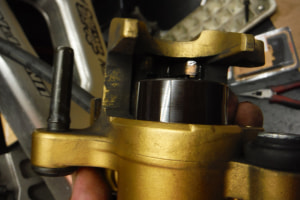

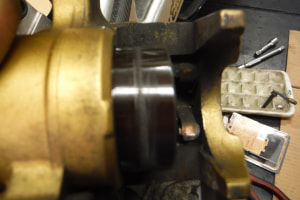

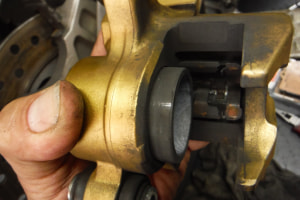

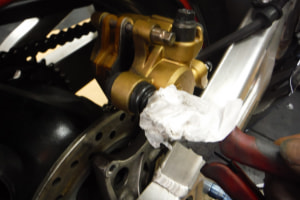

ピストンは落ちない程度に出して磨くで

ごじゃるよ(‘ω’)





位置を変えるためにピストンを少しづつ回しては

磨くのでごじゃる(*´з`)

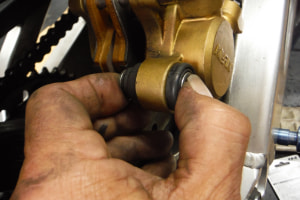

綺麗になったら指でピストンを押し込むのですが

硬くて指で軽く押し込めないようであれば

要シール交換でごじゃるよ(◎_◎;)

※無理やり押し込んでパッド交換をすると

　ブレーキをかけた時にピストンが戻らなくなって

　ブレーキの引きずりを招いて焼けてロックする

　可能性があるので非常にきけんですZo‼

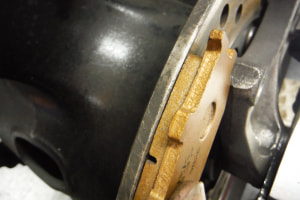

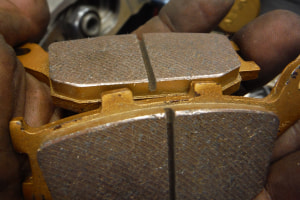

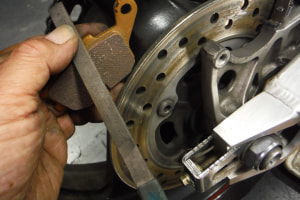

面取り作業も怠ると引きずりの原因になるし

ディスクロータにパッド全体が当たらず

効きも悪くなるでごじゃるYo‼

※チョットしたことなので面倒がらずにNe‼

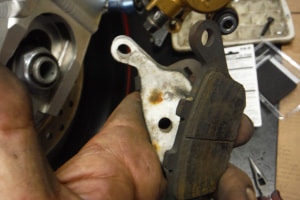

白いプレートはパッドとピストンの隙間を少しでも

無くしてブレーキ鳴きを少しでも少なくする為に

ついてる物ですが絶対なくてはならないものでもなく

あったから絶対に鳴きが無くなるのかと言えばそうでも

ないのでごじゃる

※隙間があることで共鳴音としてなるのでパッドそのものが

　鳴きになってるわけではなくその隙間を少しでも少なくする

　だけのことなのでパッドグリスを塗って対応するのもOKでSu‼

　ブレーキング時の熱をピストンに伝えにくくしてブレーキフルードの

　温度を上げないようにするためと言う方もいらっしゃいますが

　ほぼ関係ないですNe‼　ブレーキフルードを気にしましょうNe‼





パッドピンはパッド本体を支える部分に

パッドグリスを塗布してキャリパに止める

ネジ部分はスレッドコンパウンドを塗布するで

ごじゃる(^-^)

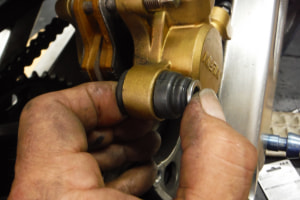

ガイドピンが入る部分は綺麗にお掃除して

薄くグリスを塗布するでごじゃるよ(^^♪

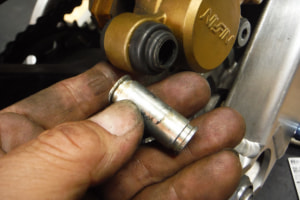

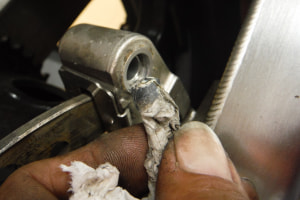

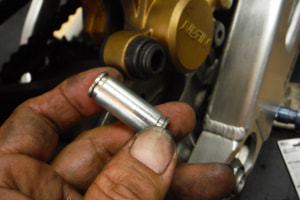

キャリパーについているカラーも抜いて綺麗に

お掃除するでごじゃる(‘ω’)









キャリパ側もお掃除して薄くグリスを塗布して

おくでごじゃるよ(*´з`)









カラーが左右に”スッコーン”と動くか

必ずチェックするでごじゃるよ😉

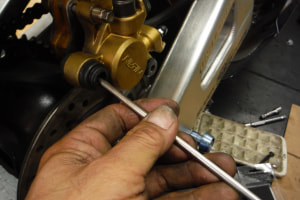

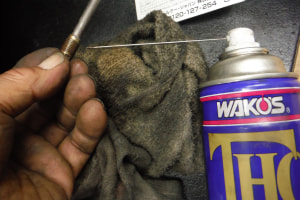

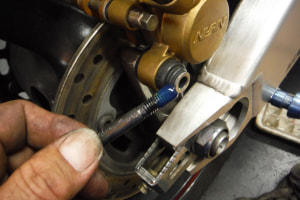

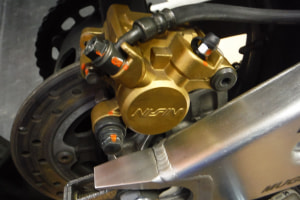

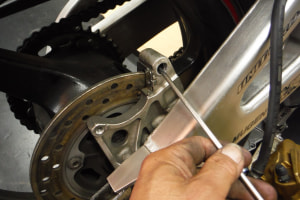

キャリパを止めるボルトのシャフト部分に薄く

グリスを塗布してネジ部分にはネジロック剤を

塗布するでごじゃる(^^)

※ロック剤を付けすぎたので拭き取りましたよ(*´з`)

※ガイドピンとカラーは非常に重要ですYo‼

片側ピストンの場合はキャリパがフリーに動かないと

　ピストン側のパッドだけ異常に減ってしまいますYo‼

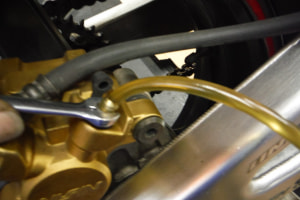

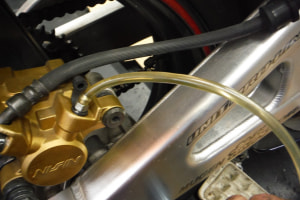

ブレーキフルードも交換するでごじゃるYo‼

※画像を見れば汚れ具合が分かるDe!!





パッド交換と言ってもパッドだけ替えたらいいのでは

ないでごじゃるよ(‘◇’)ゞ

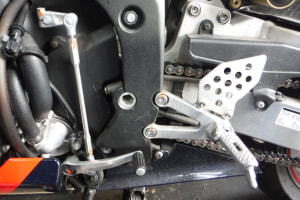

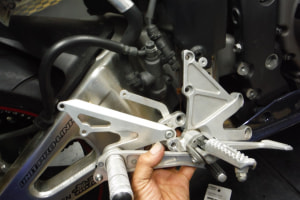

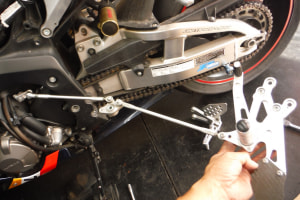

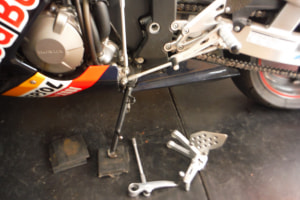

バックステップのポジションが”キツイ”と言う事で

ノーマルに替えたでごじゃRu‼









レーサーレプリカではなくSSと言うのですKa‼

ミッションがクランクケースの下側ではなく

上側に位置しているのでロッドの取り回しが

複雑でごじゃるよNo～(*´з`)

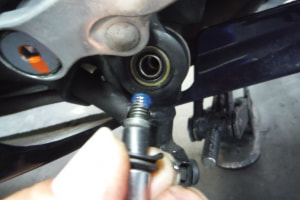

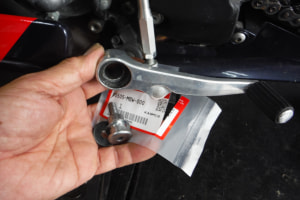

シフトアームのボルトがバックステップの物と

同じだと思い込んでいたのですが全くサイズ違いで

後から発注したので作業が中断してしまったでごじゃる(T_T)





ステップは１日置いて完成でごじゃるよ(*´з`)

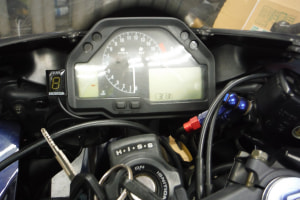

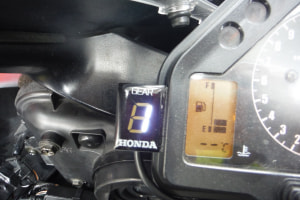

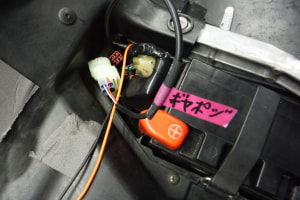

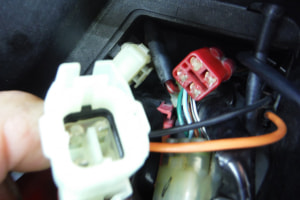

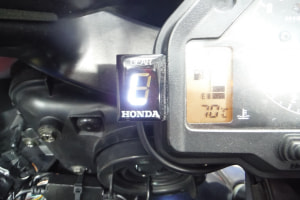

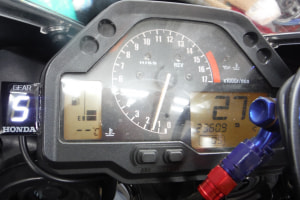

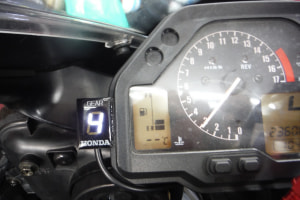

ギヤポジションインジケーター取り付けで配線処理ですが

簡単に済んだでごじゃる(‘ω’)ノ

※接点グリスを忘れずにNe‼





左なの右なの上なの下なのと考えた結果左で

落ち着いたでごじゃる😉

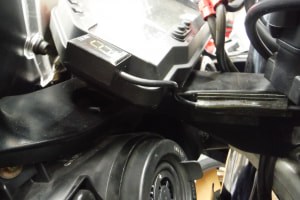

配線はアッパーカウルブラケットに這わせたで

ごじゃるよ☺

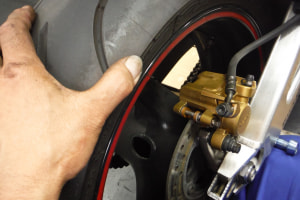

フロントブレーキをロックしたでごじゃる

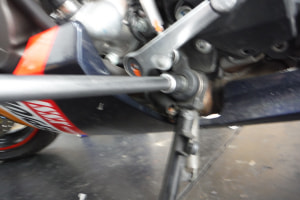

サイドスタンドセンサーを外したでごじゃるよ

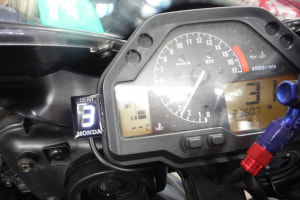

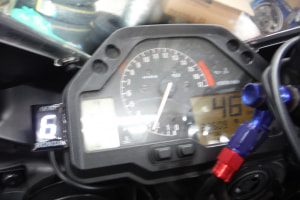

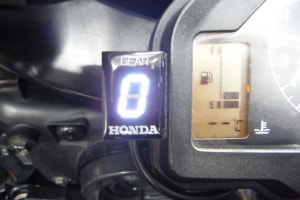

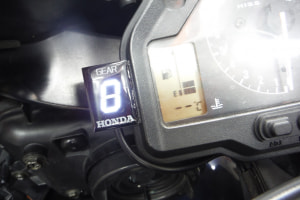

キーONしたら８になって数秒で０になるのでごじゃる













ファーストからトップまで各ギヤ毎にクラッチを繋いで

ギヤを回転させて君は１足だよ～～～君は２足だよ～～～

と学習させていくので走行しながらやっても良かったのですが

フロントをロックさせて後輪をジャッキUPさせて作業したので

ごじゃるよ(^^♪





画像の通り２足が飛んでるので学習させたことを

クリヤーにしてサイドチャレンジしたのですが

３回目でやっと出来たでごじゃる(*_*)

※２の表示が出なかったのですYo‼





完成したのでサイドスタンドスイッチを

元に戻したでごじゃる(‘ω’)

※チョット反応が鈍くシフトしてギヤが回転し始めた

　瞬間にインジケーターが変わるのですYo!!

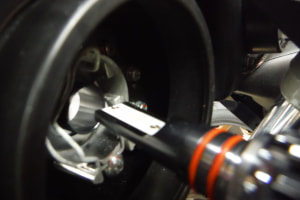

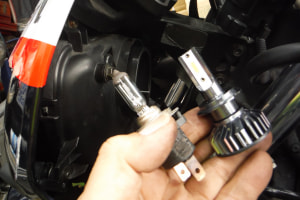

流行りのLEDに変えるでごじゃるよ(^-^)

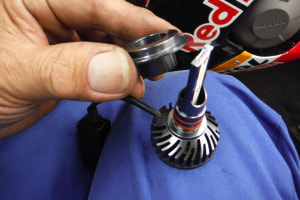

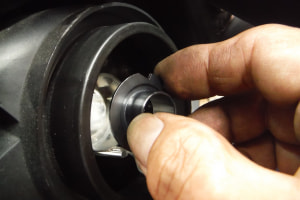

先ずLEDの縁を外すでごじゃる(^-^)





外した縁を先にヘッドライトにセットするで

ごじゃるよ(‘ω’)





バルブ本体を差し込むのでごじゃる(‘◇’)ゞ

※Oリングが二重になっていて結構硬いですが

　CRCなどで潤滑させるとOリングが直ぐ膨らむので

　逆に入らなくなるYo‼

何もつけずに頑張ってそのまま挿入するYo‼

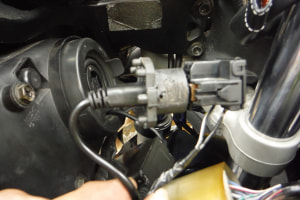

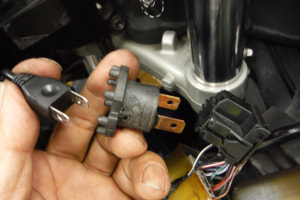

カプラのターミナルの幅が違うので間に間に変換ソケットが

入るのでごじゃる(^_^)/

※アン～🎶アッポーペン🎵てドッキングしたでYo‼

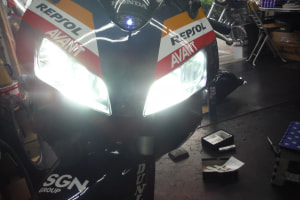

点いたDe!!ごじゃる🤑





純正のラバーは雨水・光漏れのためには

必要なのですが付けてみて分かったでごじゃる





冷却の妨げになることがNe‼

画像忘れましたがラバーの穴を大きく

カットしたでごじゃるYo‼

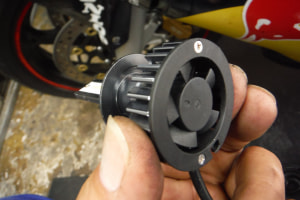

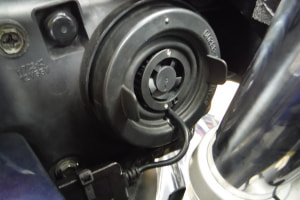

※LEDは発光部分は熱くなりませんが本体が非常に

　熱を帯びますので冷やす必要があるので横側が

　フィンになっていて後ろにファンが付いていて

　キーONでモーターが回ることで効率よく冷やすのですYo‼

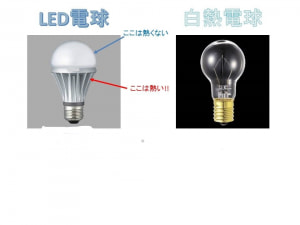

PC抜粋

家庭用の電球もこんな感じで出来てますYo‼

ここは熱い‼と書かれている部分がフィンになってる

のですYo‼

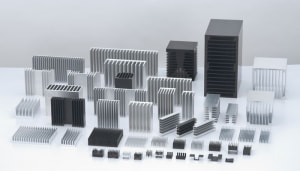

電子部品が使用されるようになってから

その物が熱を発するようになってきたので

様々なフィンが開発されてるのですYo‼
