CXB750Customくん続き(‘ω’)

シリンダー組み付けの前に弓の取り付け⁉

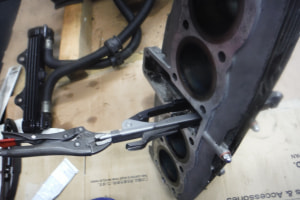

テンショナーの取り付けですが

ばらす際に画像で示したようにテンショナーが

緩んでる状態でバイスでホールドして

シリンダーに組み付けるでごじゃRu!!





袋ナットを締めれば緩んだ状態で（矢印部分が出てる）

ホールドしてくれるのでバイスくんは

ここでおさらばでごじゃるYo‼

※てか組み付ける時テンショナー緩めるの後でも良くね～(^.^)

　まーいっか!!





ピストンリングがお邪魔なのでピストンリング

コンプレッサーで押さえるでごじゃる







シリンダーを載せるときはカムチェーンを

シリンダーの上側に上げて入れるようにそして

ピストンの下には台を設置するでごじゃるよ

※台がないとピストンがグラつくし下がるしで( 一一)　

　無くても出来ますが７５０ｃｃのシリンダーとなると

　重いので片手でなんじゃかんじゃすると傷を付ける羽目に(´・ω・)







シリンダーを徐々に下げてリング部分が

収まってきたらリングコンプレッサーを

外すでごじゃるよ(‘ω’)

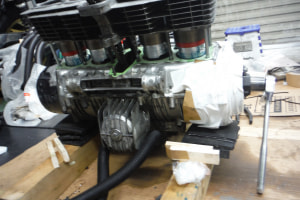

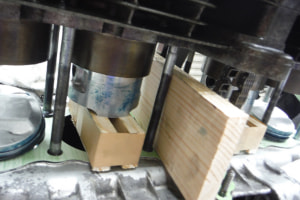

＃１＃４ピストンを入れる準備があるので

シリンダーが重みで一気に落ちないように

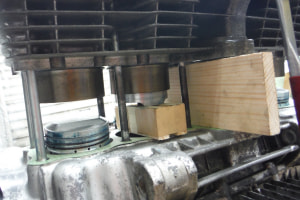

＃２＃３シリンダーの間に板を入れるでごじゃる

※お手伝いさんがいるのならいりませんがNe‼







クランク軸にラチェットをセッティングして

＃１＃４番ピストンを上げてリング当たりまで

入ると真ん中の板は無くても自立するでごじゃる(^-^)





ここまで来たらリングコンプレッサーを外して

シリンダーを沈めるでごじゃるよ(^.^)

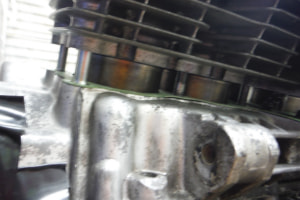

ココまで来たら大丈夫ですが今一度ベースガスケットが

ズレたり切れたりしてないかチェックするでごじゃるよ

※まず大丈夫ですが念にNe‼

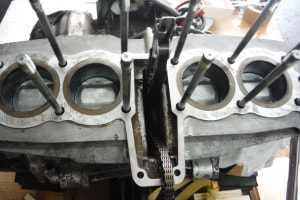

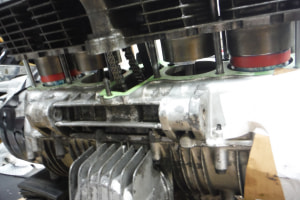

入ったでごじゃろう(‘ω’)ノ

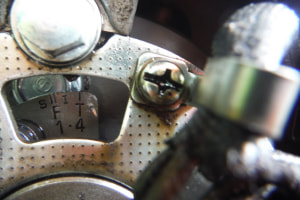

＃１＃４を上死点にするのか＃２＃３を上死点に

するのか決めて先にピストンを移動させて

おくでごじゃるよ(^-^)

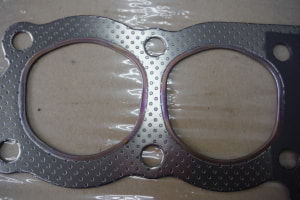

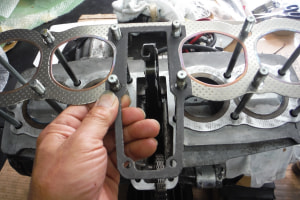

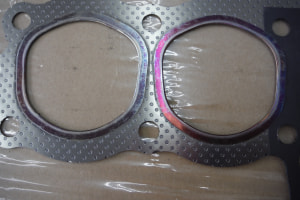

シリンダーヘッドガスケットは表裏があるので

注意するでごじゃる(◎_◎;)

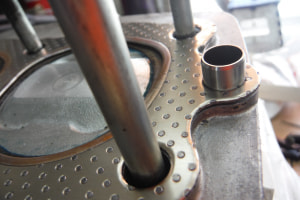

新品のガイドピンも忘れずに入れておくでごじゃるYo‼

この先はまたのお楽しみ(^^♪
