１１００カタナくんつづき(^-^)

まだ続いとったんか～～～い！

と思われてると思いますがしばらくお付き合いを（　＾ω＾）・・・

クラッチにアシストが付いたカタナくんでごじゃる( ◠‿◠ )

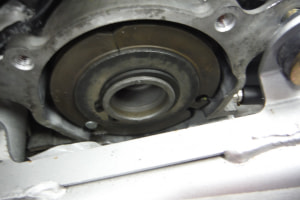

アシストモーターが入ってる所が狭いので

どないやったら外れるのでごじゃるか(*_*;







しゃーないからフレームへこましたったWa!!

Pon!（笑）

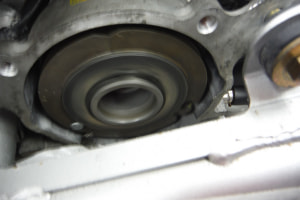

取れたでごじゃろう

※言うまでもなく元々フレームへっこんでたYo‼

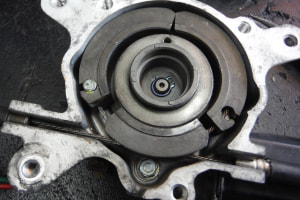

こんなんでましたけど(^-^)

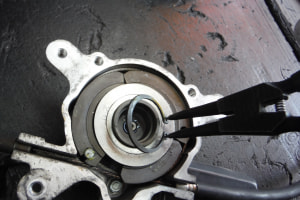

ばらさんとワイヤー交換できないでごじゃるYo‼

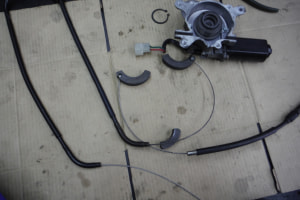

何やら内部は三分割でごじゃる(*_*)





え～～～組み立て無理でごじゃるよ～～～(*´з`)







真ん中がモーター直結部分で握ってない時は

モーターも回転してなくて三分割部分もフリーに

なってるのでごじゃるYo‼

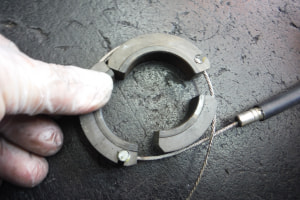

※三分割は説明の為に完全に離れてます(^-^)







クラッチを軽く握り始めるとスイッチが入って

モーターがクル！クル！回転して

クラッチを更に握り込んでいくと

三分割部分がワイヤーで引っ張られて

モーターで回転してる芯部分を挟み込んで

アシストされるってことでごじゃるよの～(^^♪

鈴木君凄い（笑）鈴菌なんて言わせないZo!!

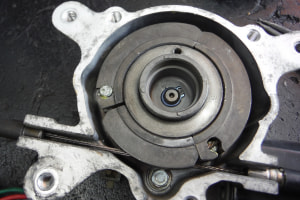

カバーを外してやってみた！

スイッチが入って真ん中が回転してるのが分かるで

ごじゃるか(‘ω’)

※分からんでも分かれYo‼





クラッチを握り込むと回転が緩やかになるのでごじゃる(‘ω’)ノ

※止まってるように見えますがNe‼

　三分割部分でモーターからの回転を滑らせて

　握り加減によってハンクラを維持するんですよNe‼

　（ドラムブレーキの仕組みに似てますNe‼）

　鈴菌・・・いや鈴木様凄い荒業





Pu!
