エストレアくんスターターモーター(*_*)

川崎：えすとれあくんでごじゃる(‘ω’)ノ





セルモーターを外したいのですが

見た目に外れる気がしないでごじゃるYo‼

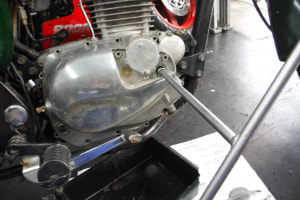

とりあえずダメもとでボルトを外すでごじゃる(*´з`)







でごじゃろう(-_-;)

※やっぱ外れんやん(´ﾟдﾟ｀)





とっととマフラーを外して本格的に

作業開始でごじゃる(*´з`)





隠れと言うのか隠しと言うのかボルトが隠れている時は

多々あるでごじゃる(*´з`)







プラハンでコン！²と叩いてクラッチケースを外すのですが

後処理に面倒なガスケットが切れて残るのでごじゃるYo‼

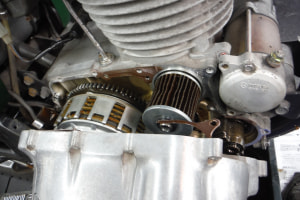

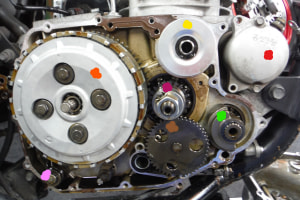

クラッチ側って見てるだけで楽しいでごじゃろう(*´з`)

※赤＝セルモーター　　黄＝オイルフィルター　　

　オレンジ＝クラッチ　　ピンク＝シフトシャフト　　

　茶＝オイルポンプギヤ　　紫＝クランク　　緑＝バランサー

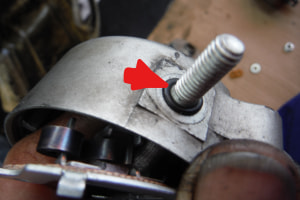

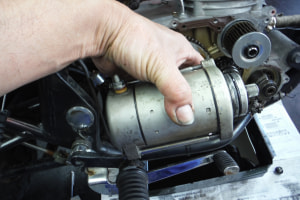

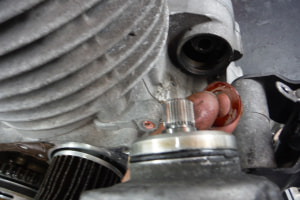

モーターを外したらワッシャがエンジン側に

引っ付いてる事があるので無くさないように

チェックするでごじゃるよ😉







バイクでは少ない遊星ギヤ（プラネタリーギヤ）

が入ってるスターターモーターでごじゃる(‘ω’)

※遊星ギヤ式は増速・トルクが得られる



今回はブラシの影響でモーターが回転しなかったので

修理となったでごじゃるよ( ﾟДﾟ)

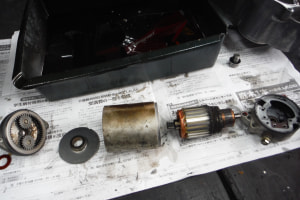

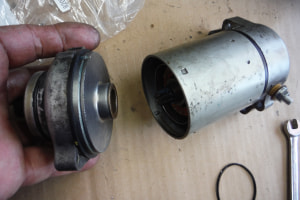

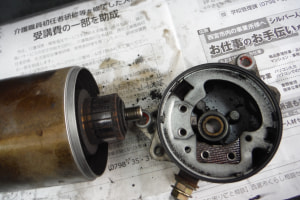

モーター展開でごじゃる😉

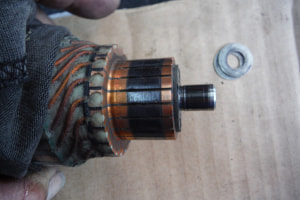

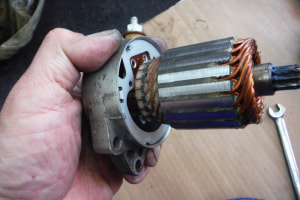

アーマチュアコイルも汚れまくってるでごじゃるよ( ﾟДﾟ)

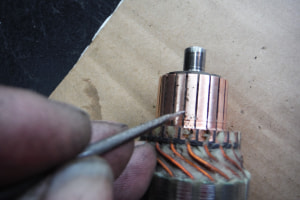

溝部分も丁寧にお掃除するでごじゃる(‘ω’)

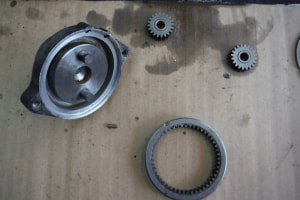

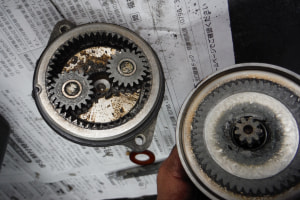

遊星ギヤもばらして掃除後にグリスアップするで

ごじゃる(‘ω’)ノ

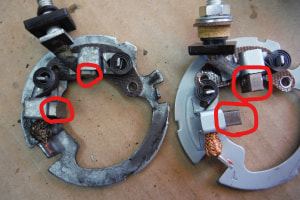

これ²見た通りブラシが完全にすり減ってるでごじゃる(*_*;

※年式が経ってくるとブラシ廃番。モーターも廃番てな事になるよ！

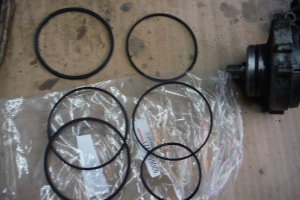

Ｏリングは経たってると雨水等侵入するので

廃番でなければ交換するでごじゃるよ😉







ブラシ側から組み立てるでごじゃる(^-^)







遊星ギヤ側を組んでボルト止めするでごじゃるよ😉







組み立て完成したら回転するかチェックするでごじゃる(‘ω’)ノ

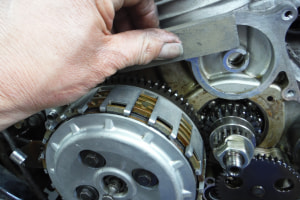

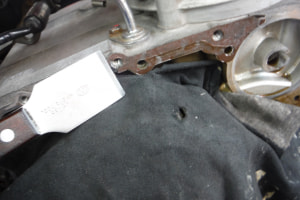

年数が経つとガスケットが硬くなりこびり付いて

スクレーパーでもなかなか取れないでごじゃるよ(´ﾟдﾟ｀)









仕上げはオイルストーンで磨くでごじゃる(‘ω’)

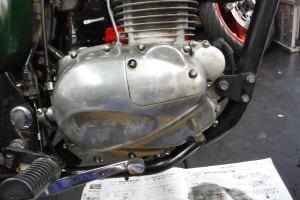

か・ん・せ・い(*^▽^*)

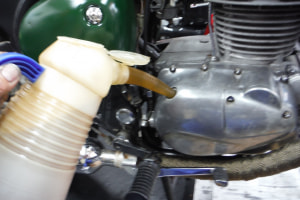

オイル給油を忘れないようにNe‼







Pu!
