バンディット１２００Ｓつづき(^^;

前回のブログでバンディット１２００Ｓ

キャブ完ぺきに仕上がってエンジンスタート

急にエンジン内から＊＠&%$:@?。。。（(ﾟДﾟ💦💦💦

ギヤくんどこから来たの。。。⁉

迷子になったの。。。⁉









捜索開始してみたらクラッチハウジングの裏側の

ギヤが～～～(@_@。

「なんじゃこりゃ～～～！」☜松田優作風に！

叫ぶでごじゃるよ～～～





異音がした時はゴト！ゴト！と低い音だったので

シリンダーから上ではないと直ぐに分かったし

直ぐにキーＯＦＦして取りあえずクラッチケースを

剥がして確認したのですYo‼

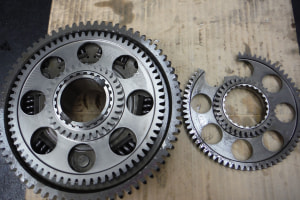

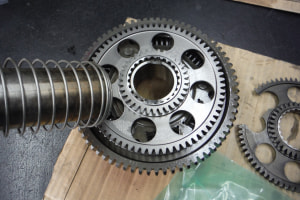

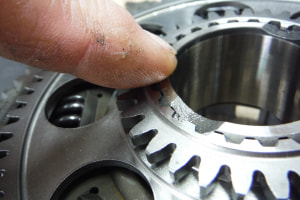

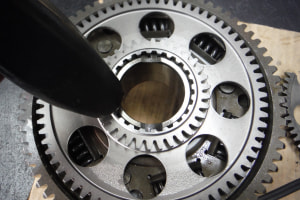

大きくギヤが欠けてたのですが欠けたギヤの

細かな破片も散かってたわけでもないし

クランクケースもクラック入ってる訳でも

なさそうだったので一安心したでごじゃる(*´з`)

※オイルパンも剥がして徹底的にやるべきでも

　あるのでしょうが早めのオイル交換をお薦めしたYo‼

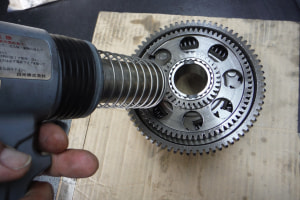

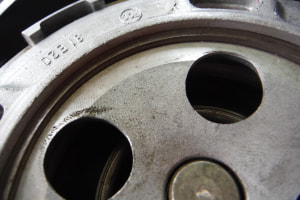

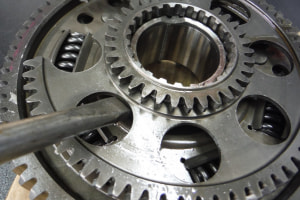

精度高くギヤの組み付けをされてるので

ヒートガンで確り炙って金属膨張させて

マイナスドライバーで軽くコン！コン！

パカ!!(^-^)

金属変化を利用すれば簡単んに

取れるのでごじゃるよ😉

※かなり薄いギヤでSu‼

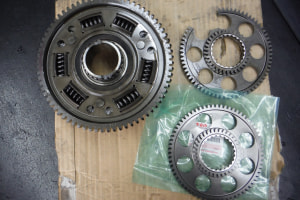

新品もギヤを炙ってから「鉄ハン」などは使わず

「プラハン」のような柔らかい材質の物で

軽く叩き入れるでごじゃる(^.^)

※温めなくても脱着できるかもしれませんが

　傷だらけになるでしょうNe‼

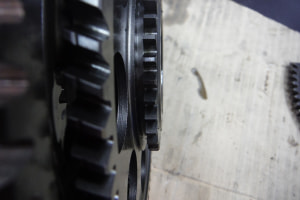

面一に入ったか目検と手触りで確認するでごじゃるよ😉

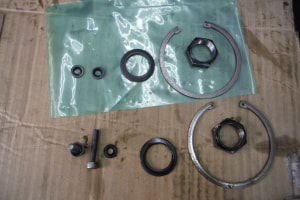

これらは一度外したら再利用厳禁でごじゃるよ(‘ω’)

※再利用される場合は自己責任でよろしく(^-^)

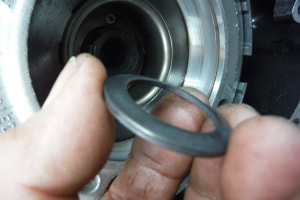

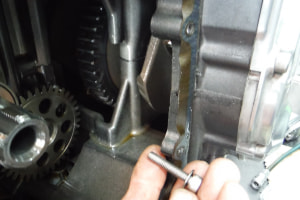

クランクケースに貫通のボルト穴があるので

ガスケットワッシャが入るのでごじゃる(‘ω’)

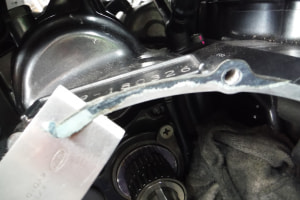

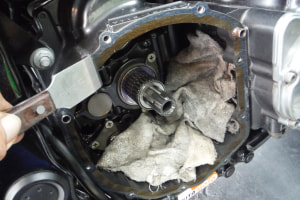

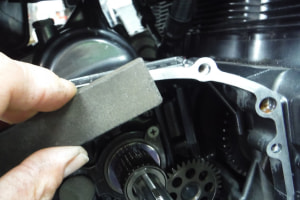

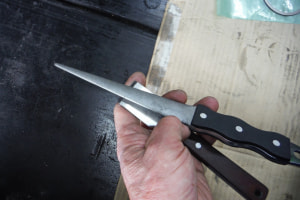

ガスケット剥がす前にスクレーパーの歯の

お手入れでごじゃる(^^)/

※ゴシゴシ縦に削るのではなく左右にスリスリ１～３回程度でOK!!











綺麗に仕上げないとオイル漏れで

やり直しになるでごじゃるよ(´ﾟдﾟ｀)

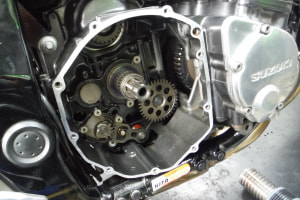

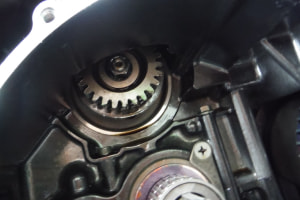

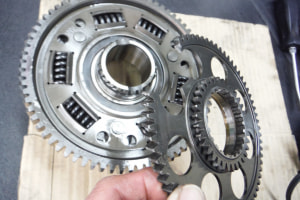

欠けたギヤの相手は画像のピニオンギヤを回転させて

ダイナモを駆動させるためのギヤだったのでごじゃる(^-^)

※割れたギヤの２段になってた小さい方のギヤは

　オイルポンプ駆動用でSu‼

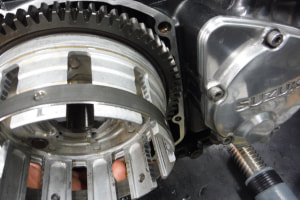

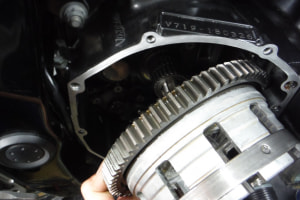

クラッチハウジングは真っすぐには入らないので

クランク側の方から斜めにして優し～～～く

入れるでごじゃる(*´з`)







ダイナモギヤとオイルポンプギヤとクランクギヤの

合計３カ所のギヤが関係してる中でクランクギヤだけが

上手くハマらないでごじゃるよ(*´з`)

※簡単にハメる方法はあるのですが

　少々「危険が危ない(笑)」ので自己責任でどうぞ(^.^)

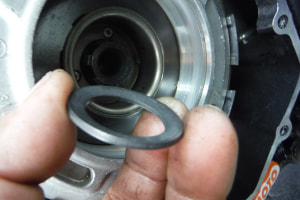

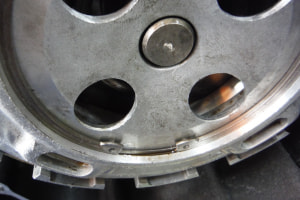

バネ座金は必ず交換するでごじゃるよ😉

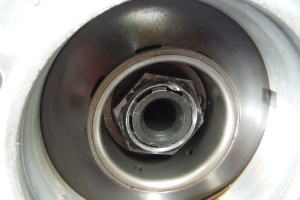

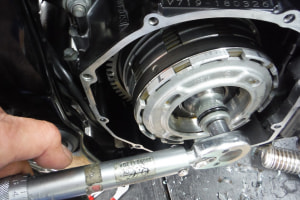

ナットは必ず潰して緩み止めをするでごじゃる(^-^)

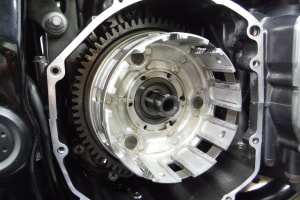

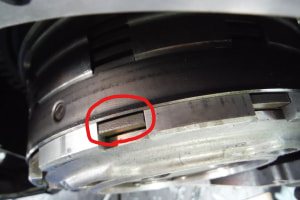

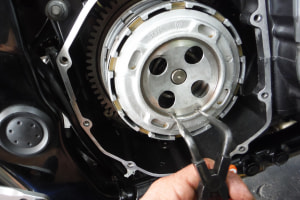

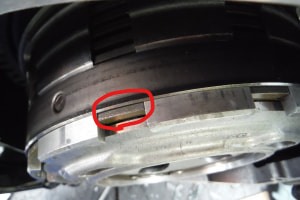

クリップは溝に確りはまったか目検で何度か

確認するでごじゃるよ😉

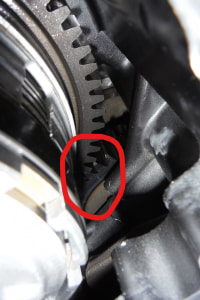

クラッチが繋がってる（クラッチレバー握ってない）状態！

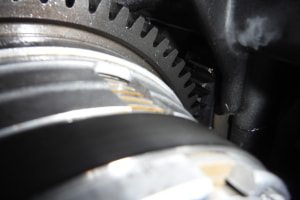

クラッチが繋がってない（クラッチレバー握ってる）状態！

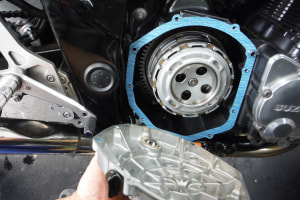

液体ガスケットは塗らなくても大丈夫でごじゃるよ(‘ω’)ノ

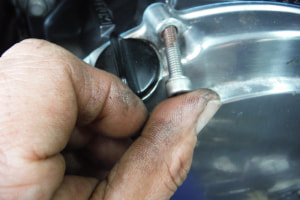

忘れない様に先に貫通ボルトにガスケットワッシャを

通してセットだけするでごじゃる(‘ω’)ノ

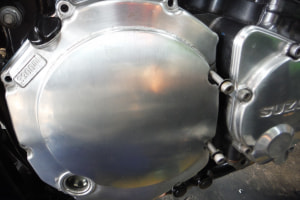

滅多に開ける事が無いところなので

スレッドコンパウンドも忘れず

塗布するでごじゃるよ(^-^)

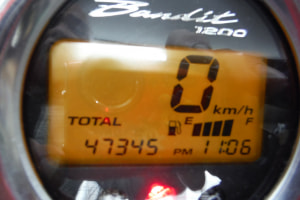

まだまだ距離を延ばして下さいYo‼

※小生のゼファーくんは１８万ｋｍでSu‼
