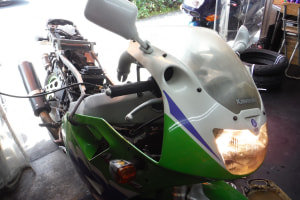

ＺＸＲ４００Ｒくん(‘ω’)





ZXR400Rと言えばSP仕様で発売してたでごじゃる😁

レースがブームでしたＹｏ‼





片道距離の少ない方はこのように乳化してしまうでごじゃるよ(*´з`)

それにしても白くなりすぎ(;´･ω･)





クラッチスプリング錆び²

乳化ほったらかしにするとココまでなるのでごじゃる😵

※片道距離伸ばしましょうNe!!

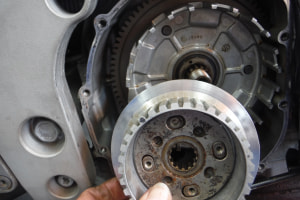

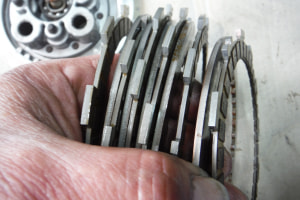

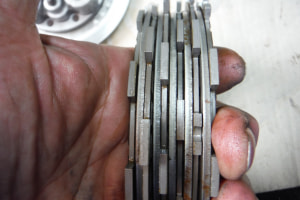

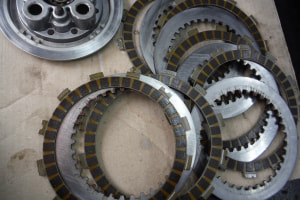

クラッチ盤は問題ないでごじゃるよ(^-^)

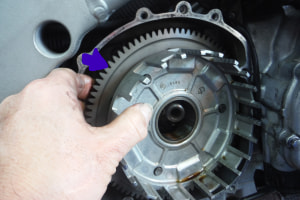

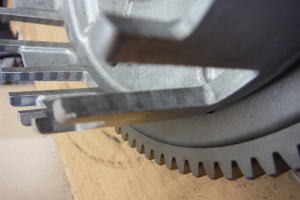

クラッチレバーを放してる状態はクラッチスプリングによって

盤どうしがくっ付いてるのでごじゃる(‘ω’)ノ

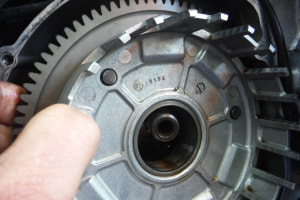

クラッチレバーを握るとクラッチ盤どうしは離れて

クラッチが切れて進まない状態になるのでごじゃるよ😉

※実際はこんなに離れることはなくクラッチスプリングの

　圧がかかるかかからないか程度しか離れないですYo‼





クラッチを握ってもクラッチが切れていないような状態になる

と言う事で修理となったのでごじゃる😵

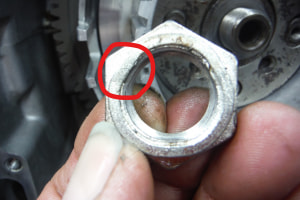

クラッチハウジングのセンターナットは緩み止めで

ネジ山の一部が潰されてるので組む時は

新品のナットを付けるでごじゃるよ😉

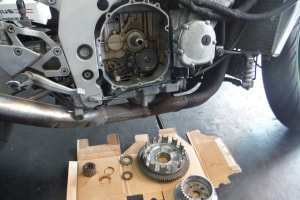

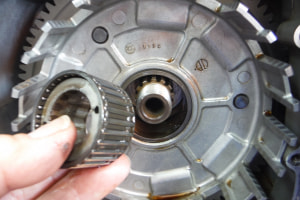

ハウジング全てを外すでごじゃる(^-^)

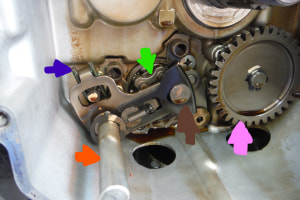

シフトシステムですがオレンジがシフトシャフトで

皆さんがシフトペダルを踏んだり上げたりしてる元の部分で

ペダルが戻るのは青のリターンスプリングによって戻されて

茶色のプレートの内側が爪状になっていて

緑のシフトドラムのピン部分をかき込んで

ドラムが回転して１、２・・・・とギヤを移動させてと

シフトアップシフトダウンするのでごじゃるよ😁

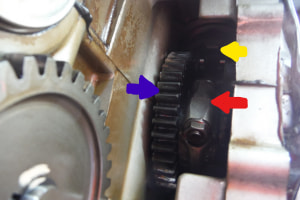

クラッチを開けると４番シリンダーの赤がコンロッドで黄色がピストンと見えるＹｏ‼

青がクランクギヤでごじゃる(^-^)





クランクギヤは青のクラッチハウジング直結のギヤに

常時噛み合いでエンジンがかかってる間は

クルクル回転してるでごじゃる(‘ω’)ノ

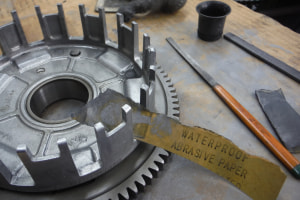

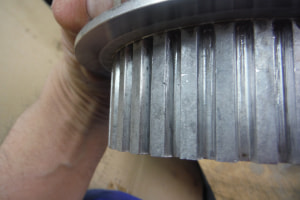

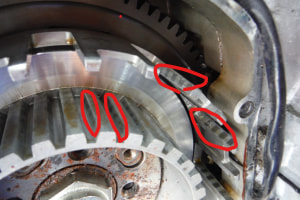

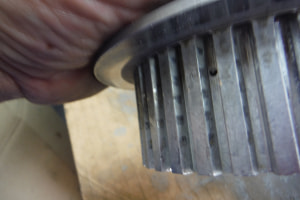

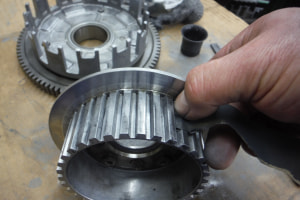

切れが悪いと言う事でしたのでハウジングの傷が付いてる部分を

ヤスリでならして耐水ペーパーで仕上げたでごじゃるよ😉

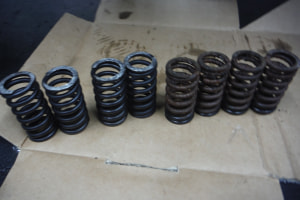

スプリングは交換でごじゃる(^-^)

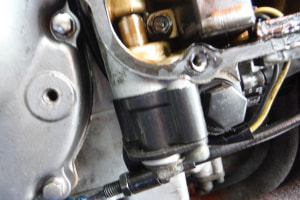

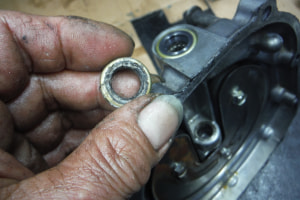

クラッチレリーズシャフトからオイル漏れしてたので

クラッチ作業でケースを外してるので交換したでごじゃるよ(^-^)

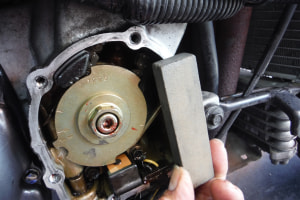

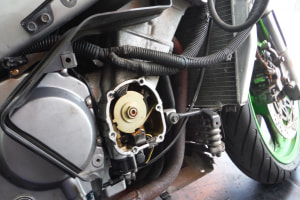

パルサーコイルのケース部分からもオイル漏れしてたので

ガスケット交換したでごじゃる(^.^)

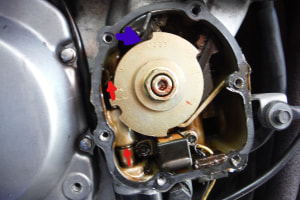

赤矢印方向にカムチェーンテンショナーのテンションが

常時かかっていて青のテンショナーガイドを弓なりに保って

カムチェーンが弛まない様にしてるのでごじゃる😁

※自動張りですが時々さぼることがあるので

　お助けマンしてあげないとダメな時があるＹｏ‼









ガスケットを綺麗に剥がさず適当に組んでしまうと

二度手間になるでごじゃるよ(*´з`)

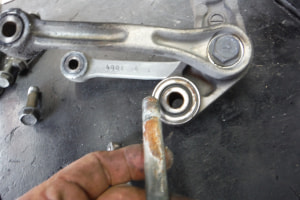

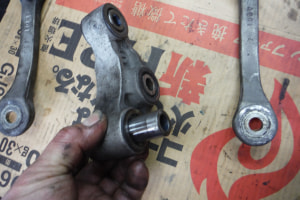

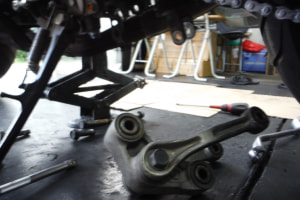

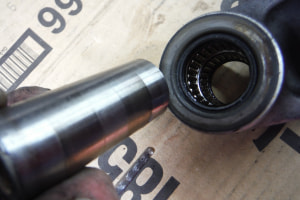

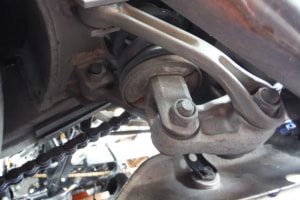

リヤサスのリンク部分のグリスアップでごじゃる😁

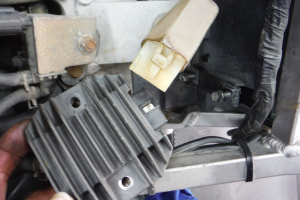

バッテリー上がりでレギュレター調べるとOUTだったので

交換したでごじゃるよ😉

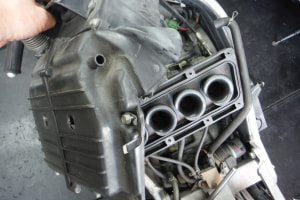

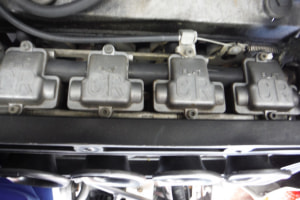

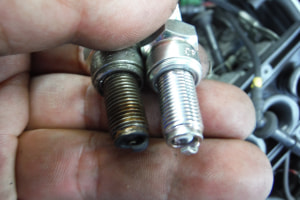

エアクリBOX外してプラグも交換したのですが

ネジ部分にカーボン堆積するのでプラグの経たりだけでなく

定期的に外してネジ部分もお掃除しましょうNe!!

そうでないとカーボンで固着して外れなくなってしまうでごじゃるよ(*´з`)

無理に外そうとするとプラグ。。。折れます🤣

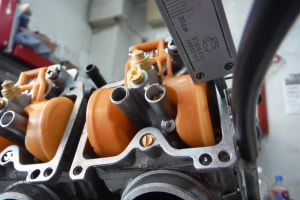

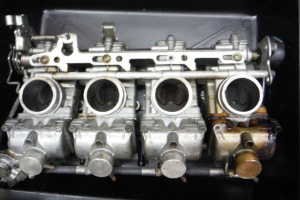

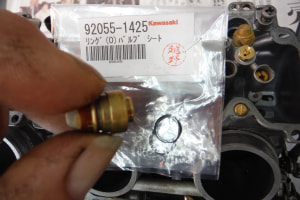

Rはキャブレターが純正でCRキャブでごじゃるよ(^-^)

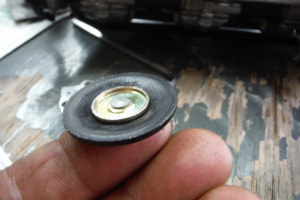

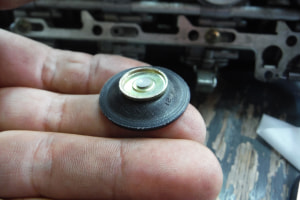

オーバーフローと低速時のレスポンスが悪いので

チョットだけゴソゴソしたあるよ(@^^)/~~~

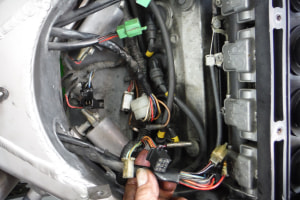

エアクリボックス外してるのでカプラ部分に

接点グリスしておいたでごじゃる😁





ハイ！！絶好調にて終了したでごじゃるよ😍





Pu!!
