ハーレーくん(^^)

ハーレーくん

クラッチ切れなくなった＆滑る

何て現象なんでしょうかNe!!

お預かりして

オーバーホールですが

専用特攻!?特工（特殊工具）

がいるのでごじゃる(*´з`)

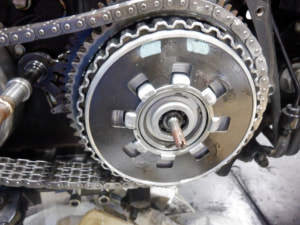

ダイヤフラムスプリングを

押し込んでCクリップを

外すのでごじゃる((+_+))

これだけのために

特工がいるのですが

特殊工具ってホント使う機会が

少ない割にメッチャ

高価なのでごじゃる(>_<)

今回はオーナー様が

お持ちでしたので

お借りしたでごじゃるヨン(^^)/







クラッチアウターがごそっと

外れるでごじゃるヨン(^^)/







クラッチハウジングから

クラッチプレートを

一枚づつ抜くでごじゃる(^_^;)







ヒエ～～～( ﾟДﾟ)

フリクションディスク

めっちゃ削れてるでは

ごじゃらぬか(=ﾟωﾟ)ﾉ

しかも全てのプレートでは

ないのはなぜでごじゃる(・・???

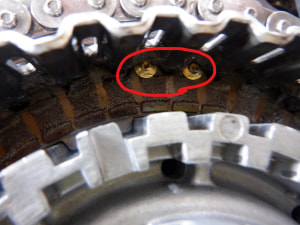

プレートを一枚づつ外してると

なにやら異物を発見したで

ごじゃる(ﾟдﾟ)！

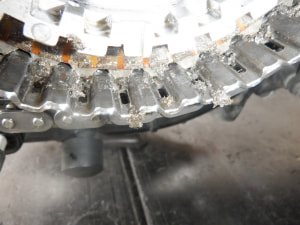

クラッチハウジングは

フリクションディスクの

削れカスが堆積してたので

お掃除したでごじゃるヨン🧹🧹🧹

これがクラッチ板に絡んで

クラッチレバーが動かなく

なるのでごじゃる(+o+)

怖っ！((+_+))







プレート全部外して

ミッキーちゃん型に

置いたでごじゃるヨン(*’ω’*)

遊んでる場合か(; ･`д･´)(*’▽’)

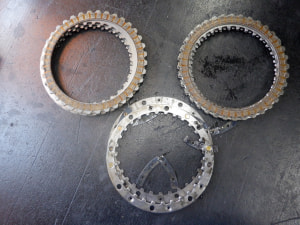

クラッチプレートの一枚だけ

見たこともないような

プレートで真鍮のピンがよく

飛んでしまうらしいですヨン(ーー;)

ハーレーあるある

持病らしいです(;´･ω･)

知らんけど(-。-)y-゜゜゜

Net受け売りですが

クラッチ板逝ってしまうのは

オーナーの乗りかたらしいですＷa!!

要するにクラッチワークが

下手って事らしいですヨン(*´з`)

知らんけど(-。-)y-゜゜゜

発進時のハンクラを最小限に

とどめるって事らしい

ですヨン(^^)/

でも国産バイクでも車でも

当然の行いでごじゃるよ(^^)

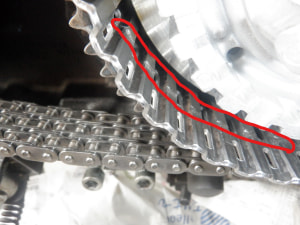

画像では分かりづらいですが

真鍮のピンのかけらで

傷が付いてるハウジングで

ごじゃる(ﾟдﾟ)！







クラッチ板抜く時も

傷に引っかかって

外しづらかったで

ごじゃる(ーー;)

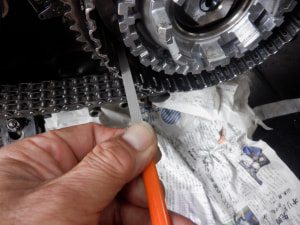

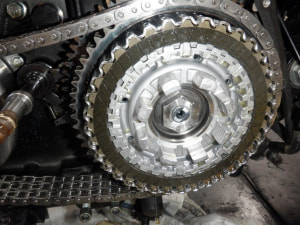

新品を入れるために

ヤスリで傷部分だけ

シコ！シコ！削ったで

ごじゃるヨン(;´･ω･)

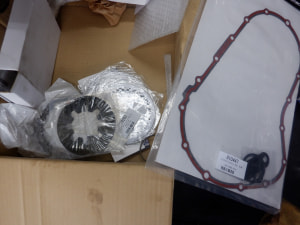

クラッチ板等はオーナー様

お取り寄せの社外品で

ごじゃる(‘ω’)

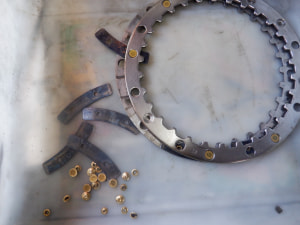

クラッチ板に付いていた

真鍮のピン数を数えて

エンジン内から出てきた

欠けたピン数を数えたら

数は合ってましたので

クラッチ板だけの交換で

済んで良かったで

ごじゃるよの～(*^^)v







滑る原因はクラッチワークも

あるのですが最後に入ってる

黒っぽいダイヤフラムスプリング

の強さが足らなくて

クラッチ板を押さえきれない

のも原因の一つで

ごじゃるよ(;´･ω･)

強化スプリングもあるそうですが

元々クラッチが重いHDなので

クラッチ強化すると更に

クラッチワークが辛くなるで

ごじゃるヨン(ーー;)

パワークラッチレバーにすれば

いいのですがこれはこれで

レバーストロークが足らなくなって

逆にクラッチが切れずらくなって

しまうヨン(;´･ω･)







なんやかんや言いましたが

作業もほぼ終わりに近づいてきたで

ごじゃるヨン(^^)/







忘れてましたが作業前に

クラッチの遊びを通常から

多く取るでごじゃる(^-^)

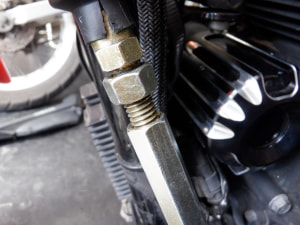

アジャスターをいっぱい

締めるでごじゃるヨン(^^)/

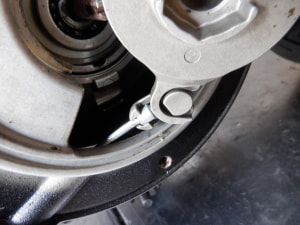

変わった形の部品に

クラッチケーブルを

引っかけるで

ごじゃる(‘◇’)ゞ







引っかけたパーツを

更に大きなパーツに

引っかけるでごじゃる(^^)

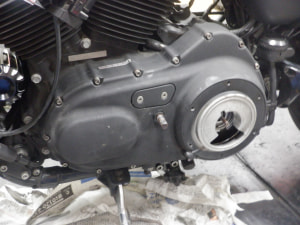

作業はクラッチカバーをつけてから

するのでチョイ！

手間でごじゃるヨン(;^ω^)

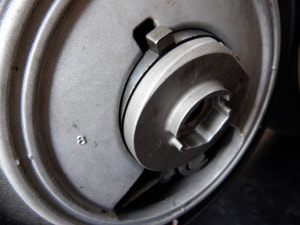

このパーツ大事で中に

ベアリングが入ってて

スパイラルしながら動いて

ダイヤフラムスプリングを

押す仕組みですが

これもクラッチの硬さに

かかわってると言う事で

社外品のクラッチワークを

軽くするためのパーツに

替えたでごじゃる(^^)/

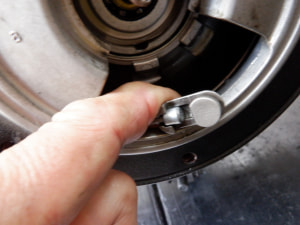

最後に半クラッチ調整の

元になるパーツの

取り付けでごじゃるヨン(^^)/

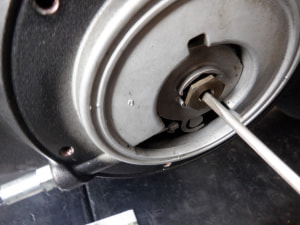

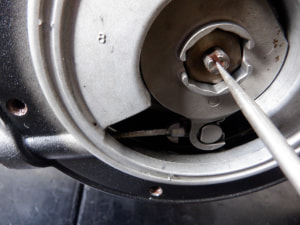

アジャスターボルトを

締め込んだ状態にするで

ごじゃる(‘ω’)







１/４回転戻した位置で

初期設定はOKで

ごじゃるヨン(^^)/

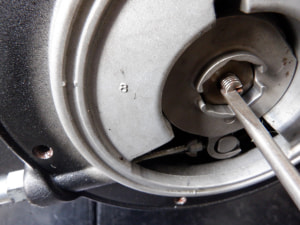

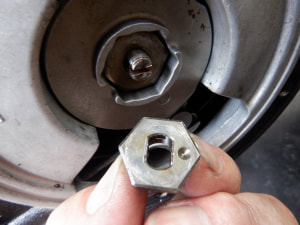

アジャスターボルトの

ストッパーパーツの

取り付けでごじゃる(‘ω’)

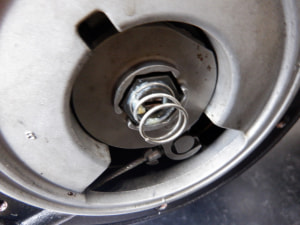

ストッパーはキャップに

なってるだけで落ちますので

スプリングが付くで

ごじゃる(;^ω^)

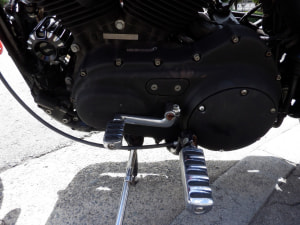

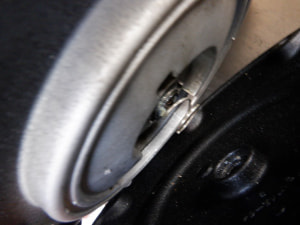

最後に丸い蓋をすると

スプリングは蓋に押さえられ

ストッパーパーツは落ちないって

事でごじゃるヨン(;^ω^)

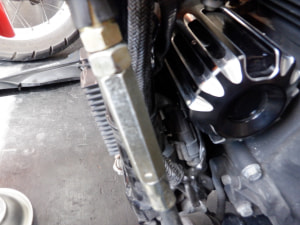

最後の最後にクラッチケーブル

アジャスターナットで

ハンクラ調整するで

ごじゃるヨン(＾ω＾)

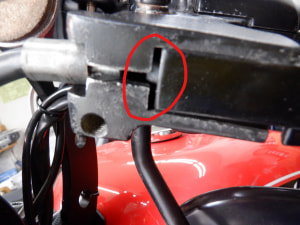

レバー側の遊びはこんな感じ!!

後はオーナー様の好みに

合わせてもらうで

ごじゃるヨン(*^^)v





いい勉強させていただきました

ありがとうごじゃりまする(*’▽’)



海外物は沢山持病抱えてますので

新・中古車関わらず持病を確り

調べてから購入するで

ごじゃるヨン(*^^)v



パワーレバー



TAK PERFORMANCE PARTS製
VPクラッチ







キジマ製
ライトクラッチ

（今回変えたもの）
