Ｖ-Ｓｔｒｏｍくん(^^)/

Vストつづきは一番よく付けられてる

MITUBAのアンテナと本体別体式

ETCの取り付けでごじゃる(^^)/





傷・爪割れ等あると最悪なので

新車からカウル外すのは

嫌でごじゃる(*´з`)



配線這わすところはなんぼでも

あるでごじゃる(;・∀・)



カードを入れる本体機を

シート下に横向きに

カード差し込みを左向きになるように

簡易的に決めて続いて配線処理を

矢印部分に決めたでごじゃる(^^)/

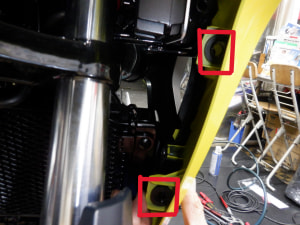

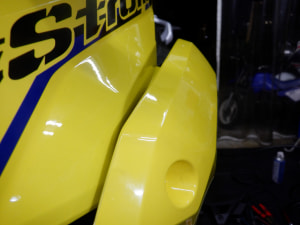

タンクを少し浮かせて矢印部分に

通したでごじゃるよ(^^)

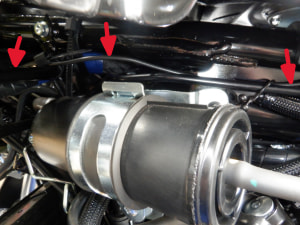

フューエルポンプの奥の方に

配線を這わせたでごじゃる(‘ω’)

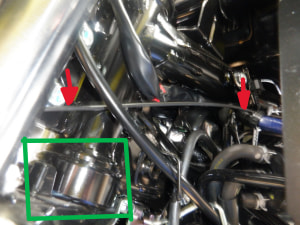

緑で囲った部分がステアリング

ステムで矢印部分に配線を這わせて

タイラップで止めたで

ごじゃるヨン(^^)

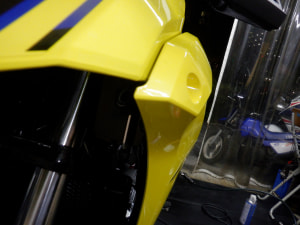

出来るだけ配線は目立たないように

ヘッドライト裏のフレームに

這わしたでごじゃるヨン(*^^)v

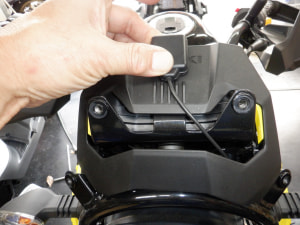

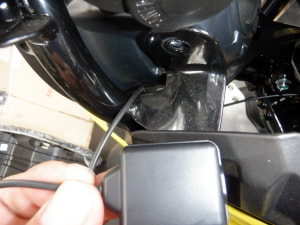

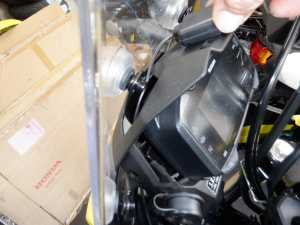

メーターバイザーの上に

アンテナを設置する予定で

何となく形は出来たで

ごじゃる(;^ω^)

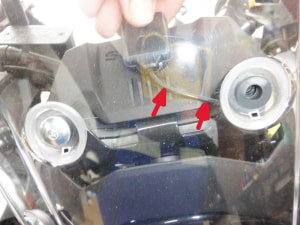

配線の位置が気になってしまったで

ごじゃる(;´･ω･)





スクリーンを外して検討中⏰⏱





気に要らないでごじゃるよの∼(ーー;)



配線真っすぐにしたいで

ごじゃる(;・∀・)

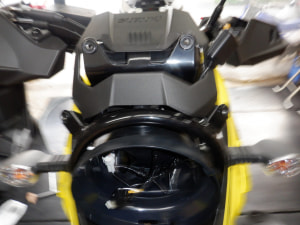

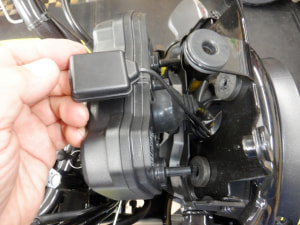

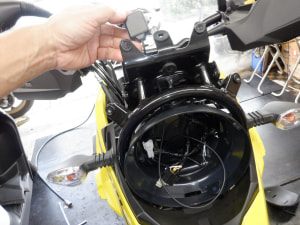

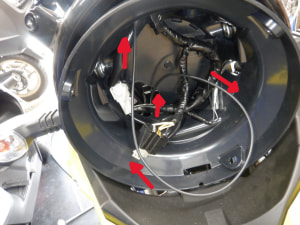

配線をタイラップ止めした

ところからヘッドライトケース内に

入れて矢印通りにやり変えたで

ごじゃる(*^^)v





配線が見えないように最短距離で

処理出来たでごじゃろう(*^_^*)

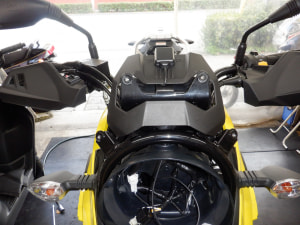

バラバラにしましたがええ感じに

出来てきたでごじゃろう(^^)/

この時点で結構な時間が⏰⌛



どやっ!!

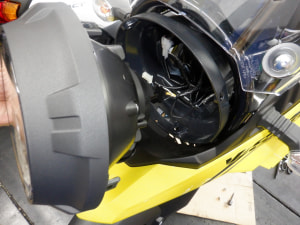

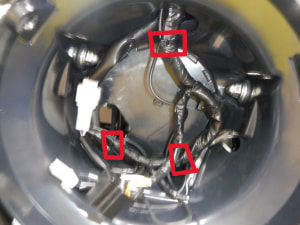

ヘッドライト内の配線は

タイラップ止めしたで

ごじゃるヨン(*^^)v



ヘッドライト自体の厚みが

ありますのでヘッドライト内の

ハーネスが詰め込まれてる中で

後付け配線を邪魔にならないように

しないとライトの納まりが悪く

なるでごじゃるよ(^_^;)

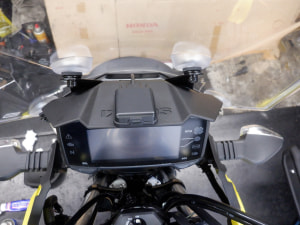

どや！どや!!ドヤ～❣!

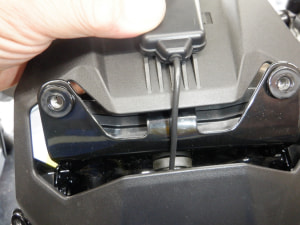

配線真っすぐで完璧で

ごじゃろう(-。-)y-゜゜゜

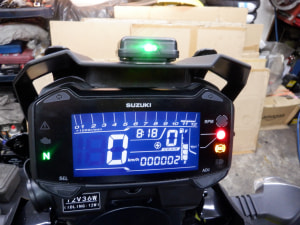

メーターの真ん中に位置してて

カードが入ってるかランプの確認も

視線に入り込みますので

安全性も確保できたので

完璧でごじゃろう(*‘ω‘ *)

メーターバイザーのSUZUKI文字は

無視したでごじゃる(‘ω’)

よくある取り付けはメーター右横に

ステーを（別売）でアンテナを

付けてますが小生的には

チョットね～(;´･ω･)

独断と偏見で処理したヨン(*^。^*)

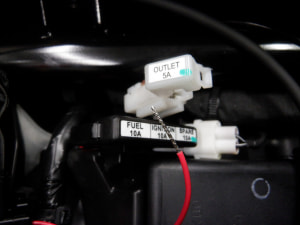

プラス配線ですが

OUTLET５ＡフューズBOXが

あるのでギポシ下側に

ハンダ付けしたでごじゃる(*^^)v

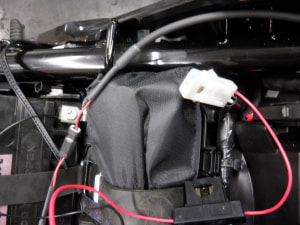

分かりづらいですがこんな感じで

カプラの下側に入り込んだで

ごじゃるよ(^^)/

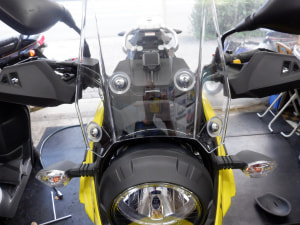

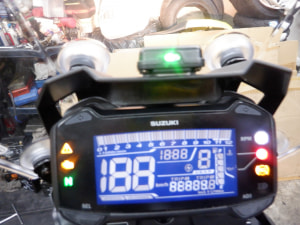

キーON❣

点いたでごじゃるヨン(*^。^*)

左寄りで撮ってるので

アンテナ右寄りに見えますが。。。

安心してください!!

ど真ん中ですよ(*^_^*)

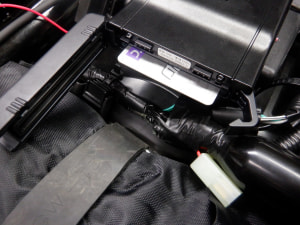

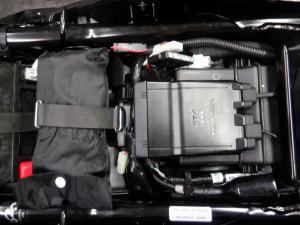

本体機の蓋がガッツリ開かないと

駄目なので蓋を前側に向けたで

ごじゃるよ(＾ω＾)



工具が蓋に干渉するので

工具の中身の入れ方を

変えてカードの出し入れも

楽勝になったでごじゃるヨン(*‘ω‘ *)





カード入れてランプが点灯するか

チェックしましたが確認しやすいで

ごじゃろう(*^^)v

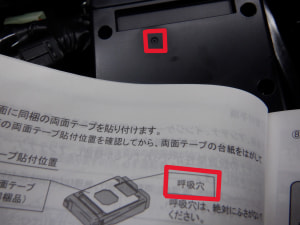

本体機械は両面テープで

固定するのですが

「呼吸穴」があるらしく

両面テープで塞がないようにと

指示されてるでごじゃるよ(;^ω^)

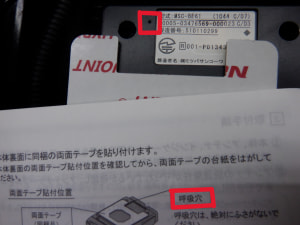

最初に見たところは

穴ではなかったようで

機械の番号ステッカーの

貼ってある左上に

ホンマ小さな穴が開いてるで

ごじゃるよ(^_^;)







鈴木君もう少し簡単に取り付け

出来るように設計して

くれませんかね(。´･ω･)?



数回付けては外してをやって

コツは掴みましたが

数日もすると忘れるんですよね～

じじいの特権ですか(≧◇≦)

何が特権やねん(-。-)y-゜゜゜



Ｖ－Ｓｔｒｏｍくんつづく(^^)/
