ＴＤＲくん(*^^)v

オーナー様にご連絡した結果

エンジン降ろす許可を頂いたので

ばらしにかかるでごじゃるよ(^^)/

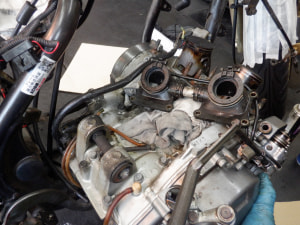

下ろす前の儀式としてホース類が

どこを通ってたか接写💗

でごじゃるヨン📸





配線も接写だヨン📷

若い頃は覚えてましたが

歳をとるとNe！

物覚えが悪くての～👴

言われても直ぐ忘れる！

最悪じゃん(ーー;)

キャメラが手放せないの～📸





２サイクルは振動がきついので

エンジン底はダンパー付けて

振動吸収させてるみたいで

ごじゃるよ(*’▽’)





２サイクルは油汚れが酷いので

クランクケースの下半分は

エンジン降ろす前に洗浄するで

ごじゃる🧹🧹🧹

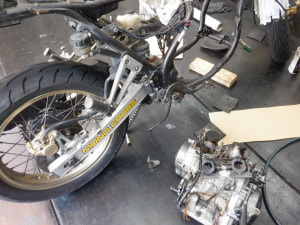

ボルト外してエンジンをフレーム横に

スライドするでごじゃるよ(^^)





ハ～イ!!

エンジンずり落ちましたヨン(*^▽^*)

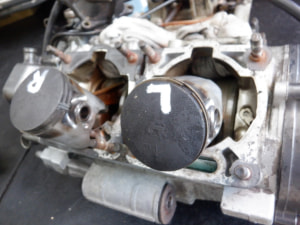

ピストン左右分かるように

印しておくでごじゃるよ(^^)/

とは言ってもこのピストンは

再利用しませんがNe!!(;^ω^)

オーナー様に説明のためですヨン(‘ω’)

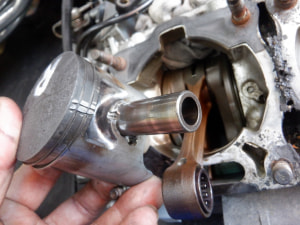

オイル切れで焼きついてる

ピストンピンは焼きが入った

鈍い茶色っぽい色をしてますが

綺麗なので焼き付きではないのは

間違いないでごじゃるよ(*^_^*)

ピンは交換しますヨン(‘ω’)

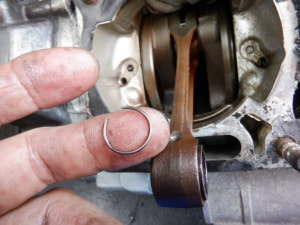

問題のCクリップですが

画像のクリップは正常なクリップで

欠けたクリップの一部はピストンに

めり込んでてその他はピストン付近に

あったでごじゃるが(*´з`)



一部はクランクケース内にあったで

ごじゃるよ(ーー;)

その他もあるかもしれないので

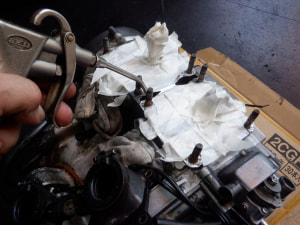

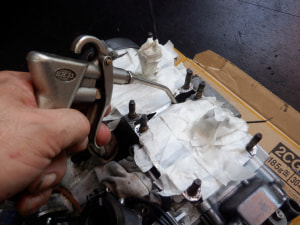

クランキングさせてエアーガンで

何度も吹き付けてはクランキング

させることを何度も何度も繰り返して

なんならエンジン逆さまにして

やりましたが出てくるものは

無かったしクランクとコンロッドの

回り方も五感を研ぎ澄ませて

確認しましたが問題なさそうだった

のでこのまま再利用することにしたで

ごじゃるヨン(*^^)v

この時点でもう一度オーナー様に

ご連絡を入れて修理続行

となったでごじゃるヨン(^^)/

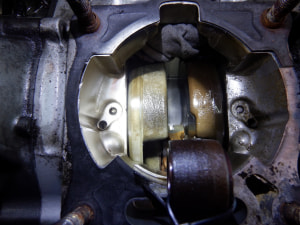

シリンダーとの隙間にポケットが

あるのでこの機会にお掃除したで

ごじゃる🧹🧹🧹

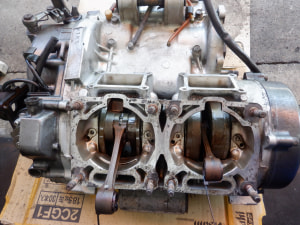

ココで更にクランキングさせて

異物の確認でごじゃるヨン(^^)/

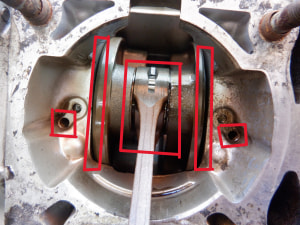

赤枠内は特にペンライト等で

照らしてじっくりと

確認したでごじゃる(‘ω’)

真ん中のコンロッド大端ベアリング

当たりは特に異物確認と

縦にガタ付が出ていないか

チェックしたでごじゃるよ(*^^)v

横方向は元々ほんの少し動くので

横方向に全く遊びが無いとクランクと

コンロッドの回転が悪くなって

焼きつく可能性が出てくるで

ごじゃるよ(ーー;)

縦方向にガタがあると適正な圧縮が

得られなくなるヨン(;^ω^)



TDRくんつづく(^^)/

Pu!!
