ＴＤＲくん(*ﾉωﾉ)

エンジン修理後数カ月で

ＯＩＬ漏れで入庫したで

ごじゃる(*ﾉωﾉ)





ＴＤＲくん・Ｒ１Ｚくん・ＴＺＲくんの

１ＫＴシリーズのエンジンは

あるあるでごじゃるよ(;^ω^)





カバー外したら２ストオイルが

溜まってたでごじゃるヨン(>_<)





ポンプ外すにはホース類の処理が

大変でごじゃるヨン(>_<)





狭い場所にポンプが付いてますので

ガスケットを剥ぐのが手間で

ごじゃる((+_+))

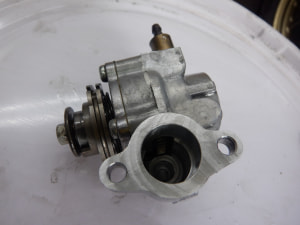

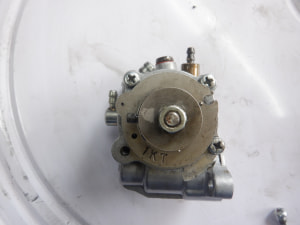

ポンプ側は単体になるので

ましでごじゃるヨン(;^ω^)





ココからが細かい作業ですが

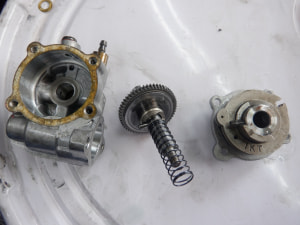

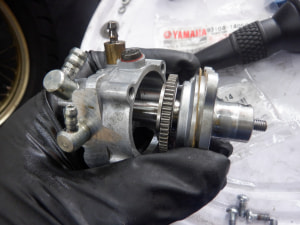

ポンプばらすでごじゃる(^_^;)





この辺の時点で嫌になるヨン(ーー;)





大小のオイルシールのために

バッラバラにしないと出来ないので

ごじゃるよ(*ﾉωﾉ)

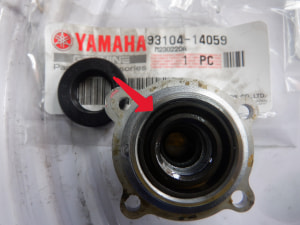

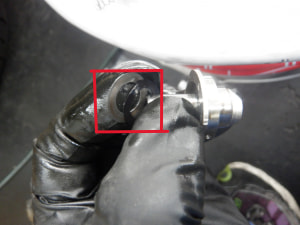

ポンプ蓋側に大きいオイルシールが

ハマってるでごじゃる(*^^)v

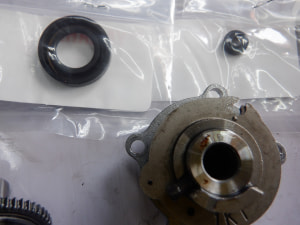

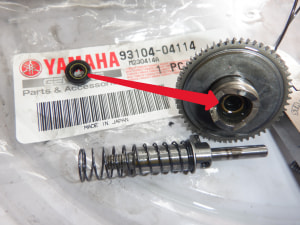

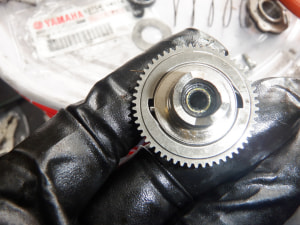

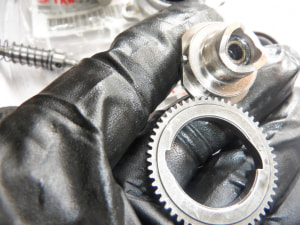

袋のＹＡＭＡＨＡ文字を見ても

小ささが分かるオイルシールは

ギヤの中側にはまってるのですが

結構奥に差し込まれてるで

ごじゃるヨン(^_^;)





ばらす時は慎重に観察するで

ごじゃる(^0_0^)

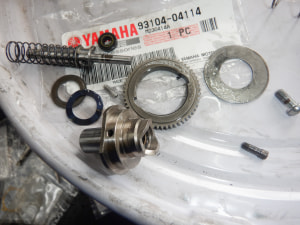

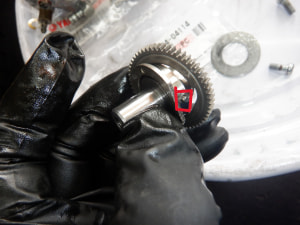

ワッシャも色に違いがあったり

厚みが違ってたりするので確認して

順序を間違えないようにするで

ごじゃるヨン(*^^)v

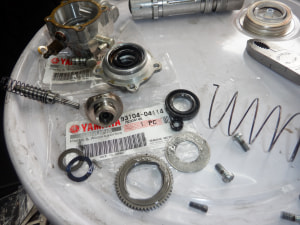

部品点数が多く小ちゃなパーツも

あるので無くさないようにするで

ごじゃるよ(>_<)

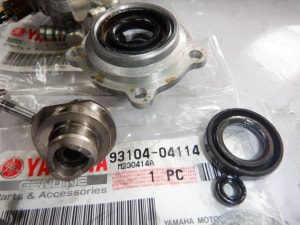

オイルシール交換出来たヨン(*^^)v

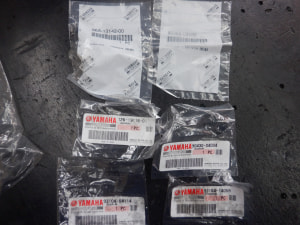

交換パーツはこれだけでごじゃる(*´з`)





ん゛～～～(;´･ω･)

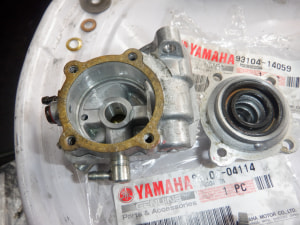

ポンプ本体のガスケット剥ぐで

ごじゃるか(^_^;)

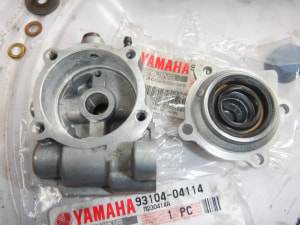

組付け準備完了(^^)/





どうでしたっけ(?_?)



そうそう(;^ω^)

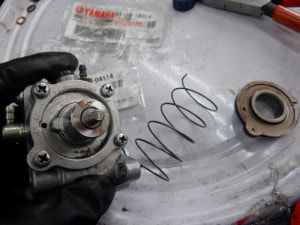

こんな感じですか(^_^;)





んっ!!

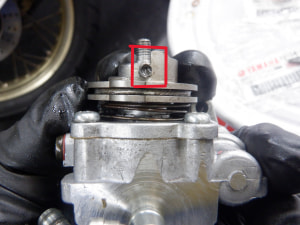

スプリングね～

スプリング　ハズ　カム👈なんのおこっや



お～

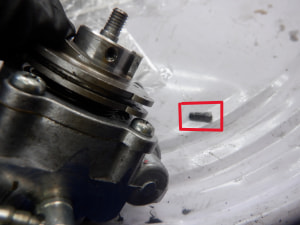

ストッパー

そうそう忘れるところやった





ストッパ付けないとクルクル回るよね～

🎵回って回って回ってまわる～～～🎶

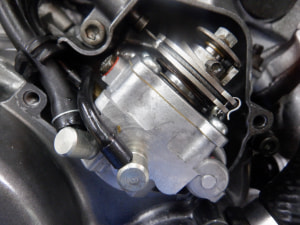

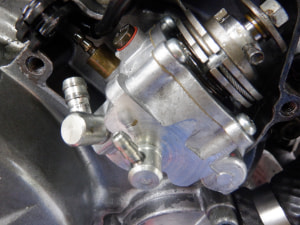

何となく出来たので

エンジンに組付け完了って

適当なんか～い(?_?)



安心してください・・・

完璧(-。-)y-゜゜゜

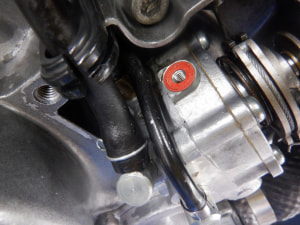

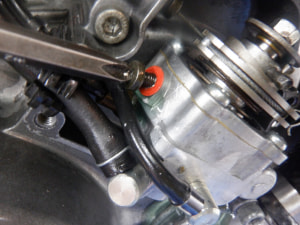

エアー抜きのボルトを外して

タンクからのオイルホースを

付けるでごじゃるヨン(*^^)v





２ストオイルが出たらポンプの

エアー抜き完了なので

ボルトを付けるでごじゃる(*^^)v

いやいやいや簡単な作業だったですわ

((+_+))(*´з`)(>_<)(ーー;)(;^ω^)





パーツリストでは展開図は無く

細かな部品設定は元々無く

アセンブリ交換でごじゃるよ(*ﾉωﾉ)

廃番ですがNe!!

何で細かいパーツ知ってるん(?_?)

ネットの力はこんな時に役立つで

ごじゃるヨン(*^▽^*)



でもね～

最近ヤマハが儲かるとみたのか

正規販売店の意向なのか

ポンプの生産始めたようで

もっと早く知ってれば

こんな細かな作業しなくても(ーー;)

でもポンプはビックリ高価で

ごじゃる(；ﾟДﾟ)



ＴＤＲくんこれ以降は

問題なく乗ってるようで

良かったでごじゃるヨン🏍



これから中古車の購入を

お考えの方は特に旧車購入時は

覚悟を決めて購入しましょうNe!!
