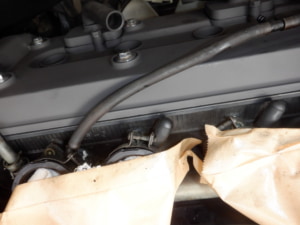

ＺＺＲくんまだまだつづく(^_^;)

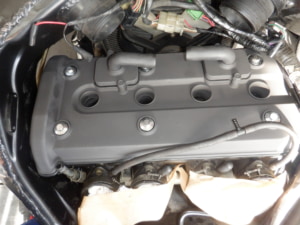

ヘッドカバーの塗装がボロボロに

剥がれてたので一応綺麗にするで

ごじゃる(*^^)v



作業には関係ないので

塗装はザックリですヨン(*^^)



一応耐熱塗料で処理でごじゃる( ^ω^ )



チョークケーブルの

アジャスター部分が

折れてるでごじゃる(*´з`)



廃番ですのでゴムパイプで

補強したでごじゃる(*^^)v

以外に確りしたでごじゃるヨン(;^ω^)

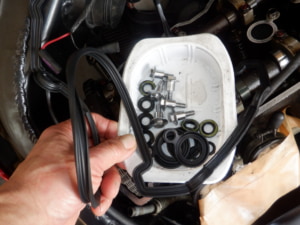

パッキン類は全て

純正パーツですヨン(*^-^*)



液ガスは塗らないでごじゃるよ(*^^)v



新品はゴムが確りしてるので

パックリ！ハマるでごじゃる(^-^)

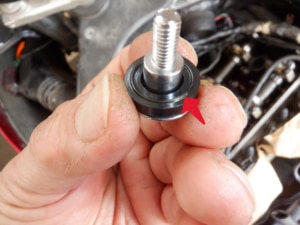

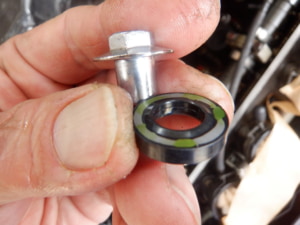

ボルトのガスケットも重要で

ごじゃるヨン(^^)



ゴム製のパッキンの場合は

矢印部分のように段差が

設けられていて

締め付けた時に潰れて

確り密着するようになってるので

液ガスは要らないで

ごじゃるヨン(*^^)v

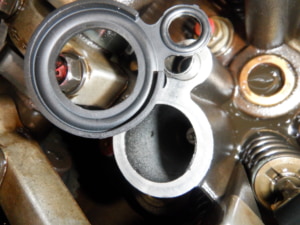

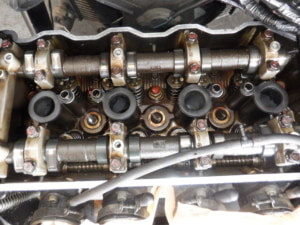

プラグホールのガスケット準備OKで

ごじゃるヨン(*^^)v

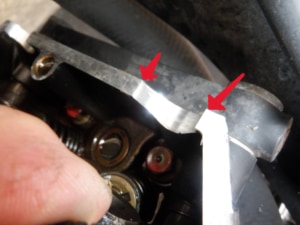

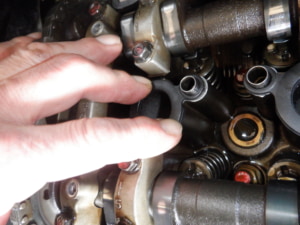

ほとんどのエンジンはカムシャフト

部分に半月型の穴が開いてますが

これはカムシャフトホルダーの

加工状の問題で画像のように

横から機械工具で穴を開けていくので

加工時の名残がこの部分でごじゃる(^-^)

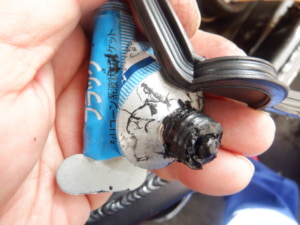

しかもヘッドカバーと分離する

部分ですので矢印部分が鋭利な形状で

オイル漏れしやすいので

必ず液体ガスケットを

塗布するでごじゃるよ(*^^)v

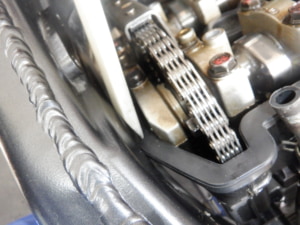

カムチェーン側は画像のように

超狭いのでヘッドガスケットの

ハメ込みは良く確認しながら

慎重にハメ込むでごじゃるよ(*^^)v

かといって液ガス塗布は禁物!!

元々要らないところなので

一部だけ塗布してしまうと

乾いた時に厚みが出ますので

洩れの原因になるでごじゃる((+_+))





画像のようにハマり込むので

液ガスは不要でごじゃるヨン(*^^)v

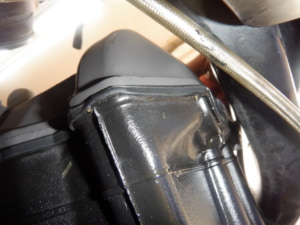

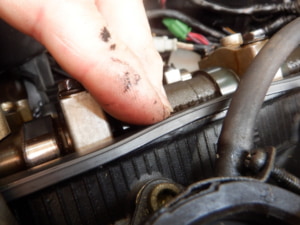

ボルト締めする前にヘッドカバーに

手で軽くテンションかけて

ガスケットの座りを確認するで

ごじゃる(^0_0^)



画像のように角が上手くハマって

ない時もありますので出来てる体で

ボルト締めするとガスケットが潰れて

オイル漏れになって

一からやり直しになるどころか

ガスケット新品二枚目で～す

となるでごじゃるよ(;^ω^)

今回は一旦ハマってたのですが

カバーを載せる段階でプチッ!!

と浮いてしまったで

ごじゃるよ(-ω-)

当然修正しましたヨン(*^^)v





完璧(＾ω＾)

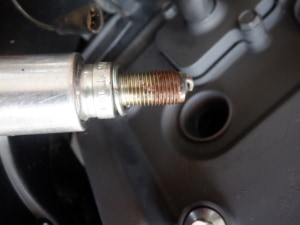

プラグはスレッドコンパウンド

塗布するでごじゃる(^^)/

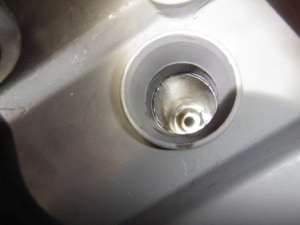

プラグホール完璧で

ごじゃろう(*^。^*)

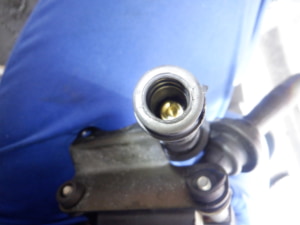

プラグキャップの内側も

オイルまみれでしたので

綺麗にお掃除したで

ごじゃるヨン(*^-^*)



ＺＺＲくんつづきますねん(*ﾉωﾉ)
