レッツヨンくん(*^^)v

レッツ４くん先ずはオイル交換で

ごじゃる(^^)



今回のメインは駆動系で

ごじゃるヨン(^^)/

矢印部分ですがスズキくん最大の

コスト削減で昔は矢印のケースが

下に置いてるカバーの大きさでしたが

ケースが半分になりやがて

キックギヤの仕組み部分だけに

なったでごじゃるよ(^_^;)



要するに三点で止まってれば大丈夫

と言う判断だったのでごじゃろう(^^)/



裏側のギヤメカでごじゃるヨン(^O^)



ベルト弱くね～(;^ω^)

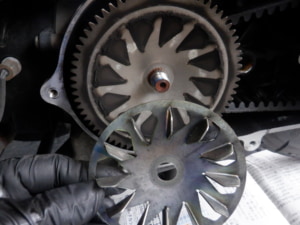

駆動系パーツのパウダー状に削れた

カスが模様になってるでごじゃるヨン(^^)

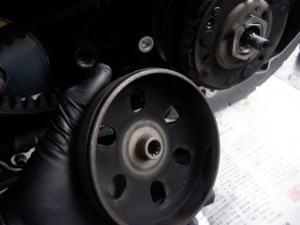

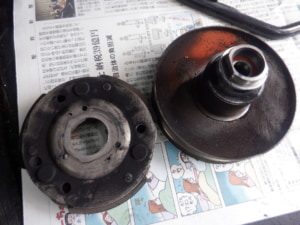

クラッチアウターも真っ黒クロスケで

ごじゃる(>_<)

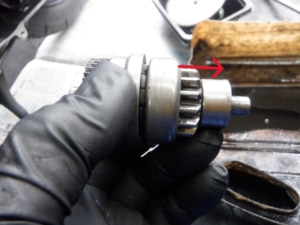

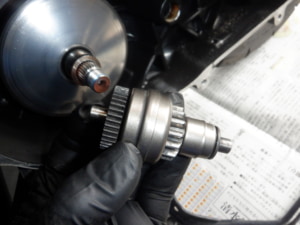

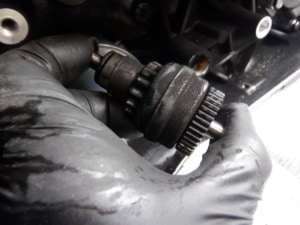

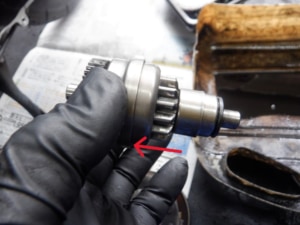

スターターギヤも真っ黒クロスケ

なのでお掃除するヨン





お掃除したヨン🧹🧹🧹



指で右方向にスライドしてからの～



指を放したら矢印方向にすんなり戻るか

点検するでごじゃるヨン(‘ω’)

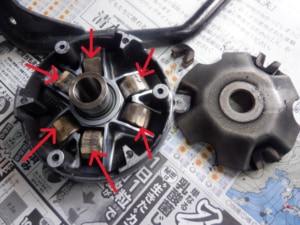

ウエイトローラー確りと削れてるで

ごじゃる(*´з`)

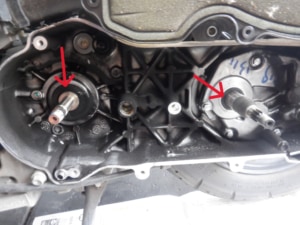

クランクケース内は削カスが

カサカサにこびり付いてればＯＫですが

油っぽくなってれば矢印のオイルシール

からエンジンオイル/ギヤオイルが

流れ入ってる証拠なのでオイルシールを

変えるでごじゃるヨン

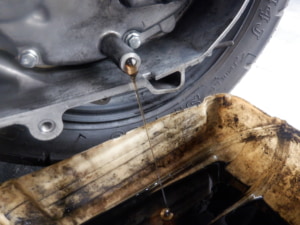

駆動系ケース内にギヤオイルの

ドレンボルトがあるので

駆動系ばらした時には

必ず交換するでごじゃる(^O^)／

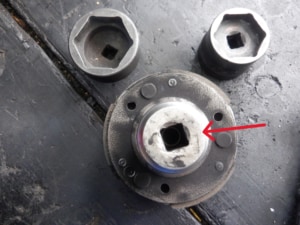

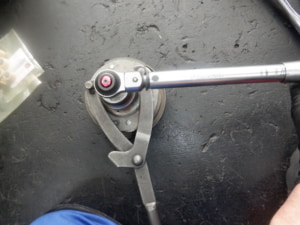

スズキくんあるあるでクラッチの

センターナットのサイズが

他社と違うので単品で工具を

持っておかないと駄目で

ごじゃあるよ(>_<)

ミッキー型に見えるで

ごじゃろう(;^ω^)



クラッチは外れたヨン(^O^)

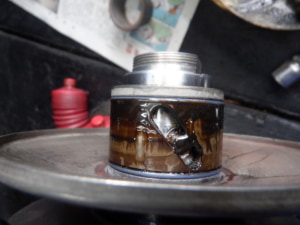

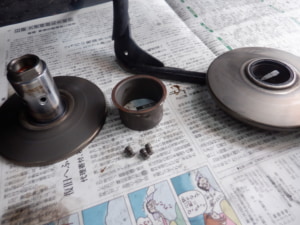

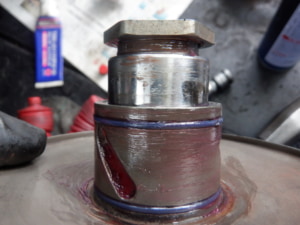

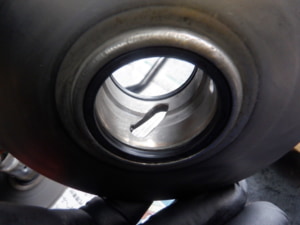

トルクカムは古いグリスを

徹底的におそうじするでごじゃる(^^)/





お掃除後ですヨン(^O^)／



ナット部分にはスレッドコンパウンドを

塗布ですヨン

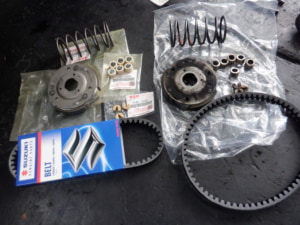

駆動系全部交換でごじゃろう

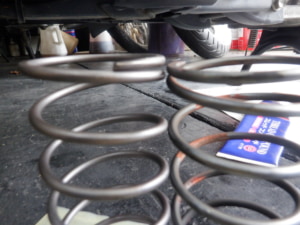

スプリングは一巻き分小さいで

ごじゃろう(>_<)

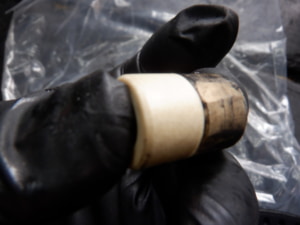

ウエイトローラーもここまで削れると

あと少しで破壊されてしまうし

破壊後の他のパーツへの影響が

大きいでごじゃるよ(+o+)

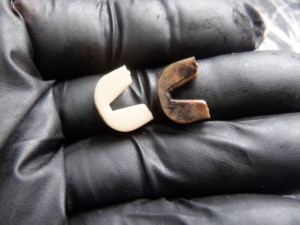

スライドピースも削れてしまうと

厄介なので交換ですヨン(*^^)v

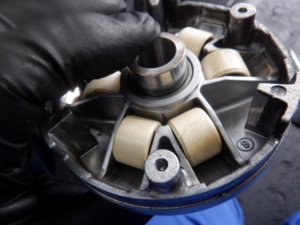

お掃除後にウエイトローラーを

１つづつ納めるでごじゃるヨン(*^^)v

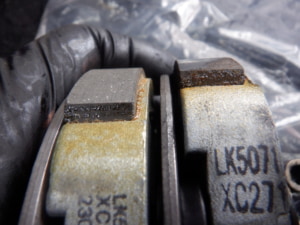

クラッチシューはあまり減って

なさそうですが新品交換して

外したパーツは次回に備えて

ストックしておくでごじゃるヨン(*^^)v

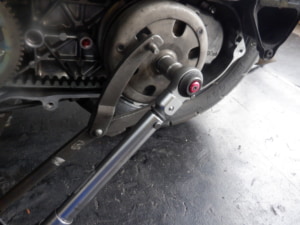

トルク管理をして締め付けでごじゃる(‘ω’)

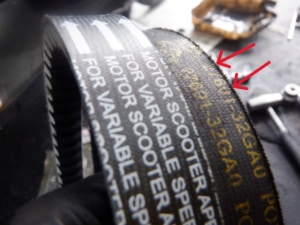

ベルトの端っこは捲れてささくれ

ようになってるヨン(^_^;)

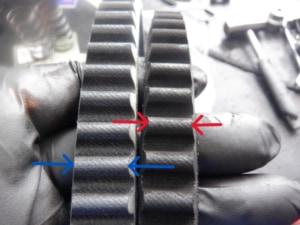

ココが一番大事なので

確認するでごじゃるヨン

メーカーは約1mmが

基準値でごじゃる(;^ω^)

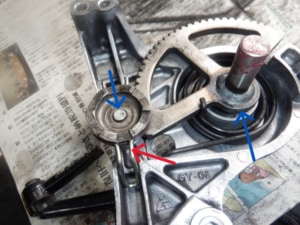

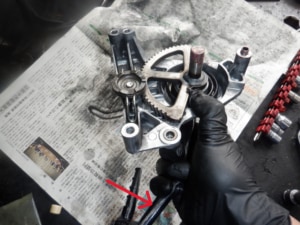

キックスターターの動きが悪い時は

赤矢印部分が決め手になるので

必ずばらした時には矢印のピンを

外してお掃除してグリスアップするで

ごじゃるヨン(^-^)

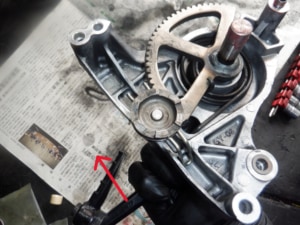

組付け前にはキックスターターの

アークを回して点検するでごじゃるヨン



キックスターターがパチン‼

と戻る事を確認してから

セットするでごじゃるよ(^_^;)



トルク管理して締め付けるヨン(^_^;)



ボルト類は全てスレッドコンパウンド塗布

ですヨン(^^)/

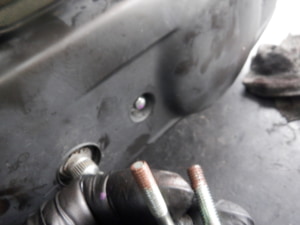

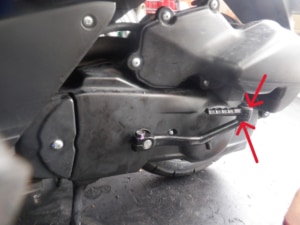

キックアームは緊急時にしか

使用しないのでの折りたたまれている

ところにが錆びて動かなくなるので

潤滑剤を塗布するヨン(^^)/



Pu!!
