マグザムその後(‘ω’)ノ

先日ばらしていたマグザムくんのセルモーター

ですがブラシが入ってきましたので

サクサクっと仕上げるでごじゃる(^^♪







右が新品のブラシでごじゃるよ

※違いがよくわかるよね☺







軸受けにシリコングリスを塗布するでごじゃる







左右の軸部分には隙間調整のシムが入ってるので

枚数と厚みを間違えないようにするでごじゃるよ









赤い部分のワッシャですが廻りのマグネットの

威力で吸い寄せられるので瞬間接着剤で

止めるでごじゃるよ(^^)/

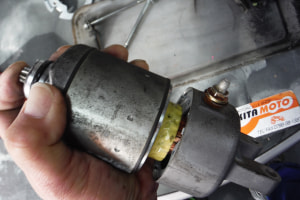

右のブラシ側を先に軸受けに差し込んでから

マグネット側に差し込むのですがシムが

金属なので入れる際にマグネットに

吸い寄せられるので素早く差し込むのですが

更にアーマチュアコイルもマグネットに

一気に持って行かれてしまうので

先に入れたブラシ側が抜けないように

左手の人差し指で軸が一気に入り込まない

ようにコントロールしながら３分割ケースの

位置決めの刻印も確認しながら確実に

差し込むでごじゃる(‘◇’)ゞ

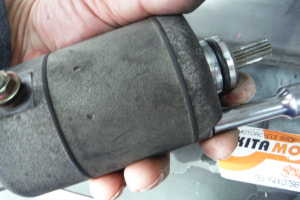

セット完了！簡単なことでごじゃるよ(^^)/

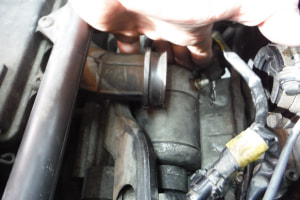

セルモーターとエンジン側はギヤになるので

無理やり叩いたりしないように”コチョ²”

しながら手で軽く押し込むでごじゃるよ(‘ω’)

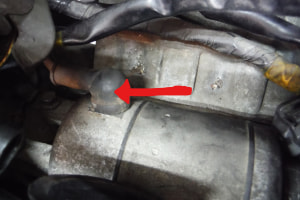

ゴムキャップは絶縁と雨水等入らないように

全周を確り押さえてはめ込むでごじゃる☺

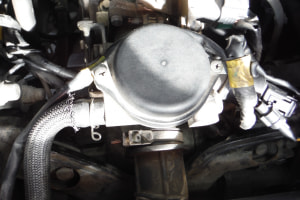

配線関係はガイド部分に確りはまるように

セットして終了でごじゃるよ(‘ω’)ノ
